KATO 813系 10-2048 クモハ813-2212(T) 分解時の注意点｜床下機器（アーススイッチ）が破損しかけた話【2025年7月ロット】

Nゲージで遊んでいると、

この車両、
分解してみたいな・・・

と思うことはないでしょうか？


また、
分解欲求にかられなくても、

室内灯を付けたり、
メンテナンスの際には
分解が必要となりますが、


Nゲージって
ほんとにこまかく繊細なため、

思わず破損してしまう・・・
ということもあるかと思います。

今回は、Nゲージ歴も長く、
車両分解歴もそれなりにある私が、

クモハ813-2212(T)を
単純にボディと床板を分解した際に

床下機器パーツを破損してしまった話を
したいと思います。



この記事では、
車両分解時に床下機器を破損しないための
ポイントを解説しますので、


Nゲージ初心者の方はもちろん、
ベテランの方にとっても
うっかりミスによる破損防止に
お役立ていただけるかと思います。


ぜひ、最後までご覧ください。

今回は、KATO 813系 クモハ813(T) に共通する分解時の留意点 をご紹介したいと思います。

今回のポイント

KATO 813系2200番代の
クモハ813-2212(T)を分解する際、

床下機器に再現された
細いアーススイッチに力がかかってしまい、
パーツを折り曲げてしまいました（T T）


分解する際は、
床下機器の細かなパーツに力を掛けないよう

床下機器の構造や位置を確認してから
作業することをおすすめします。


本記事では、
クモハ(T)で実際に破損した箇所とあわせて、
クハ・サハのアーススイッチと比較しますが、

もともと、Nゲージは細かいパーツが多く
破損しやすい宿命にあります＾＾

あくまで分解は自己責任で楽しみましょう！

クモハ813-2212(Ｔ) 床下機器パーツ破損の経緯

先日レビューをご紹介した
KATO 813系2200番代なんですけどね、
ちょいとご報告がありまして・・・


こちらのブログでは、
いつも先頭車のライト点灯状態の撮影を
しているんですね。

で、基本セットのクモハ813-2225(M)は、
動力でモーター付きですので、

KATOさんの場合、
動力車のライト基板はライトちらつき防止のため、
コンデンサが仕込まれていまして、
停車時の常点灯ができないんですよね＾＾

なので、こちらのブログでご紹介している
先頭車の点灯状態をクモハ813-2225(M)を
撮影するために、何をしたかっていうと

「あ、T車の床板と一時的に組み替えたら
　いいんじゃない？」

となったわけです。

ということで、

クモハ813-2225は、晴れてライト点灯状態を
撮影できたわけですが・・・

いろいろな角度から撮影するため
何度か床板を組み替えていたんですね＾＾

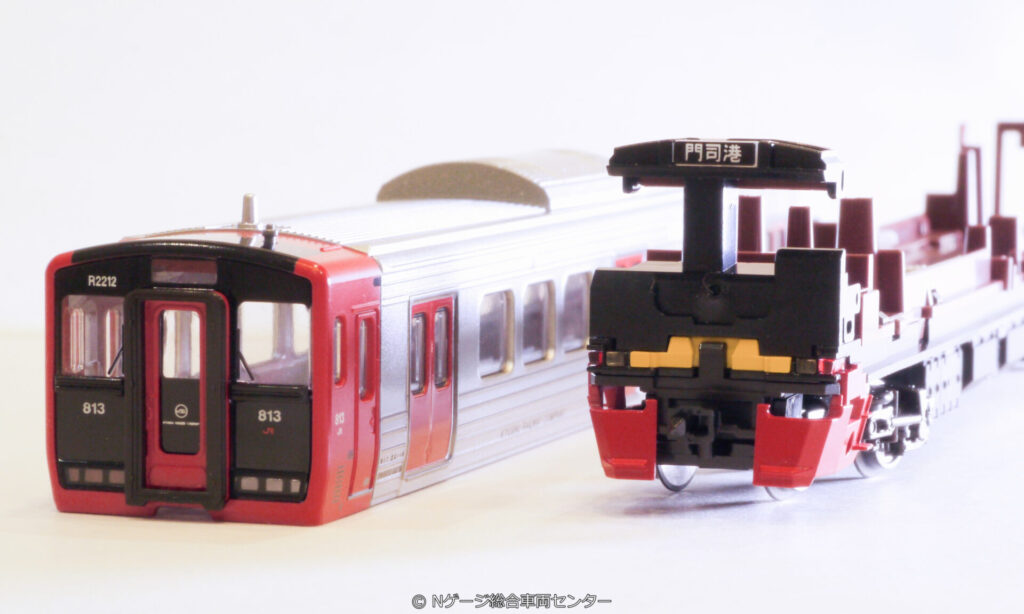

クモハ813-2212(T)を
ボディと下回りに分解して～

クモハ813-2225(M)にしれっと組み込んで
あたかも常点灯しているよう撮影して・・・

を繰り返していたわけです。

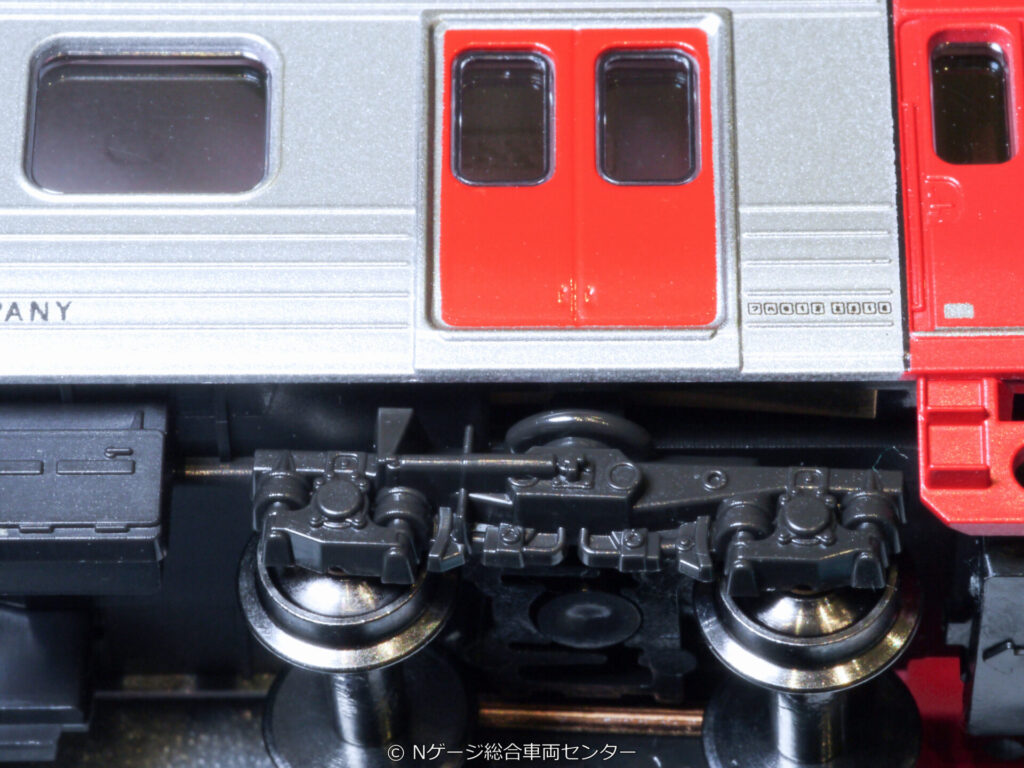

ね、上記の写真、
よく見ると台車や床下機器が
T車仕様でしょ！？

で、そういうことを
何度か繰り返していたわけです。

分解慣れが思わぬパーツ破損に・・・

そして、
ふたたびクモハ813-2212(T)を
分解しようとですね、

いつもどーおり
床下機器を押さえて


ボディーを広げて、


床板を下に引っ張ろう・・・



と、そのとき！


床下機器を押さえている
私の指に


むにゅっ


と、何かプラスチックパーツが
折れ曲がるときの
いや～な感覚が伝わってきまして＾＾；；；

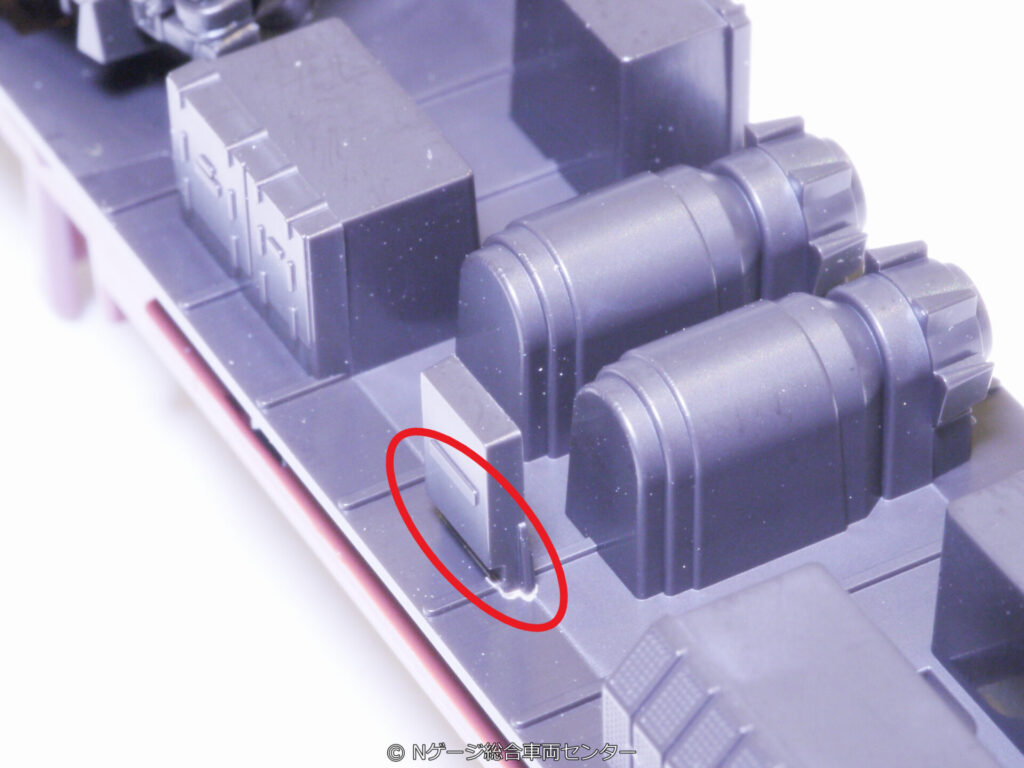

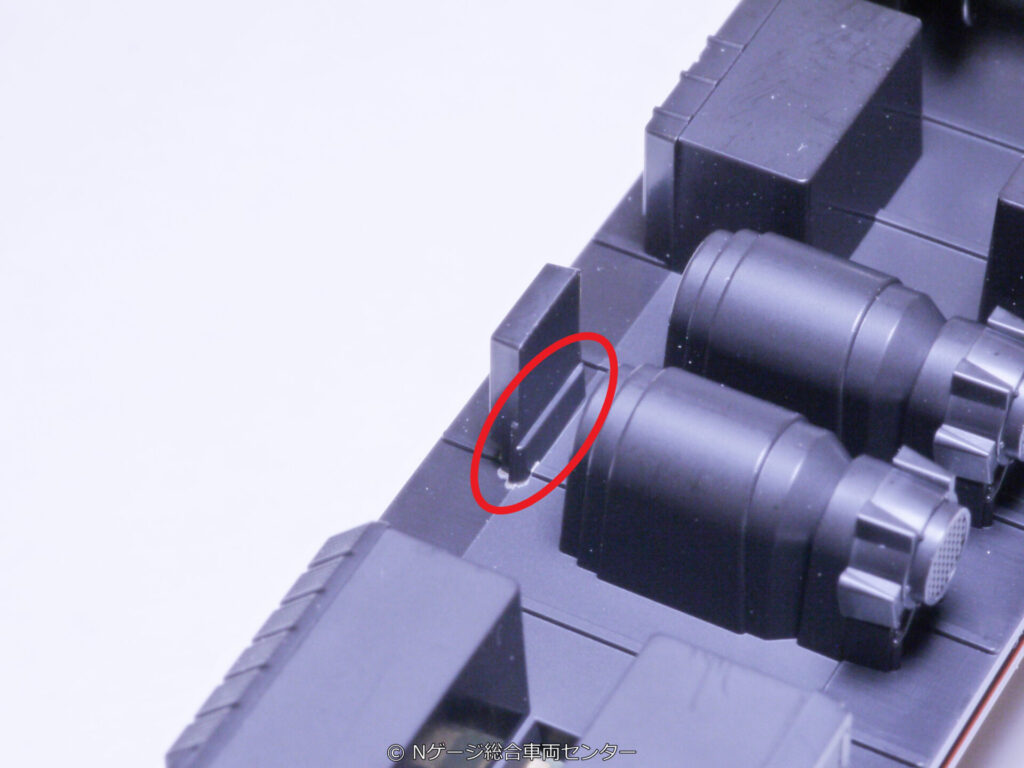

以下の赤丸部分のパーツですね・・・

やっちまったか！？

上の画像の赤部部分、
実車では「アーススイッチ」になるんですが、

これがまた、
なんともリアルに
細く再現されておりまして、


自分では慣れた手つきで
分解していたつもりが、

この細～いアーススイッチに
指で力を加えてしまったようで

ムニュっと内側に
折れ曲がってしまったのです。


恐らく、角度にして15度ほど、
ひん曲がってしまったのですが、

とっさに元の位置に復元してしまったので、
ひん曲がった状態は撮影できておりません・・・

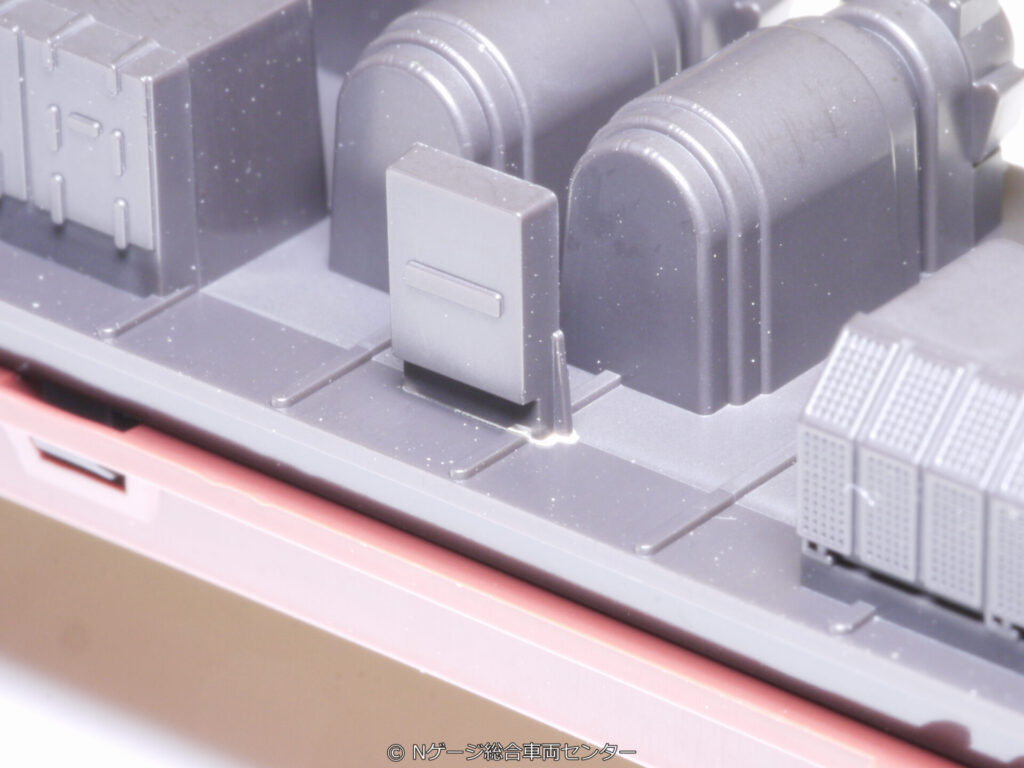

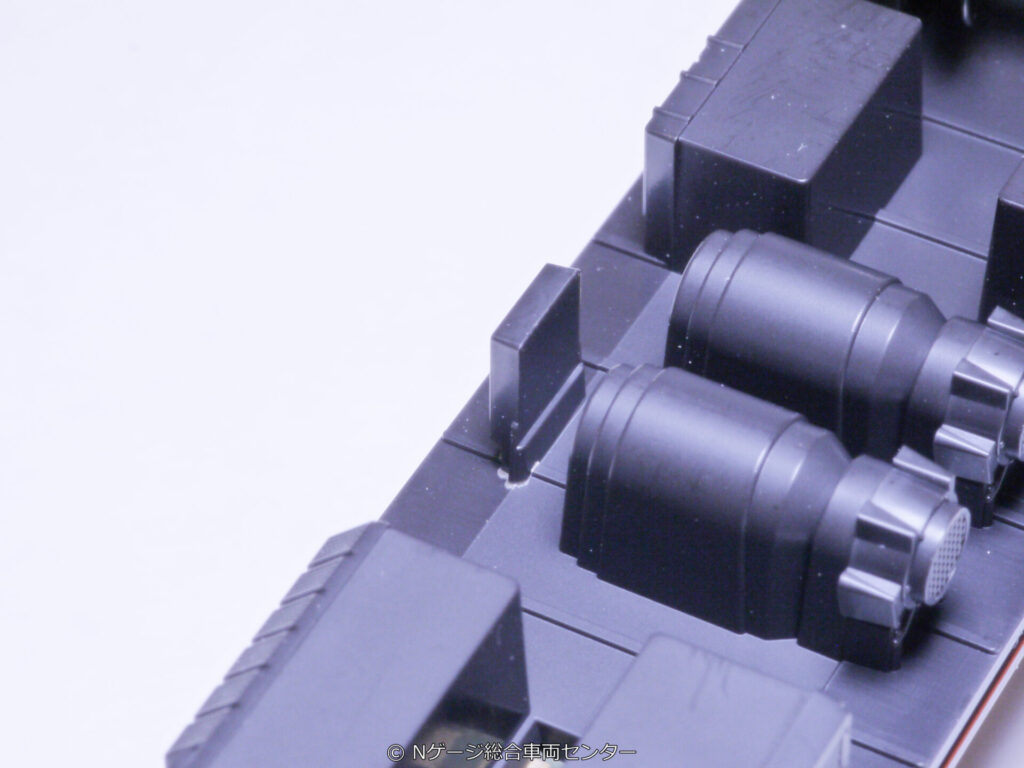

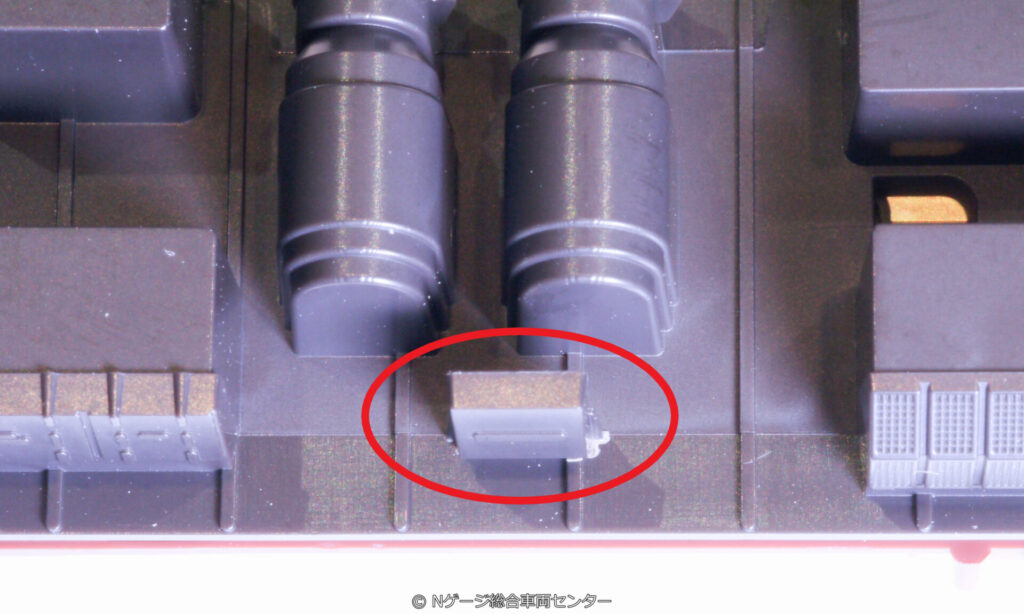

で、以下が該当箇所の画像となりまして、
一見、曲がってるように見えませんが、

一度折れ曲がったパーツには
折れ癖がついてしまっており（T T）

わかりますかね、

アーススイッチと床板のつなぎ目が
ひび割れている感じです。

もう、こちら側の付け根は
床板から裂けて、
実際には分離していて、

反対側の付け根が
辛うじて繋がっている・・・
という感じです＿|￣|○ ｶﾞｯｸﾘ

破損個所はどうなった？

このアーススイッチ、
いったいどこのパーツなのよ？

と、これまでの画像では
わからないと思いますので、

車両全景から
ご紹介したいと思います。




まず、全景から・・・

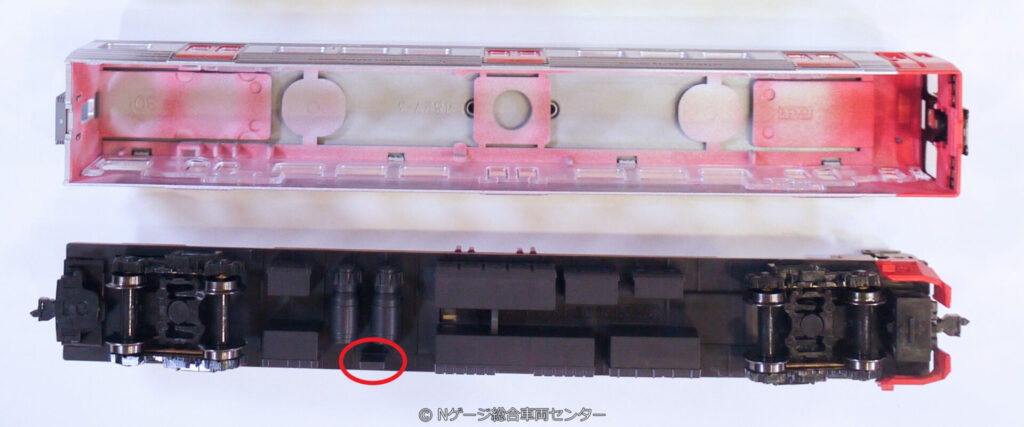

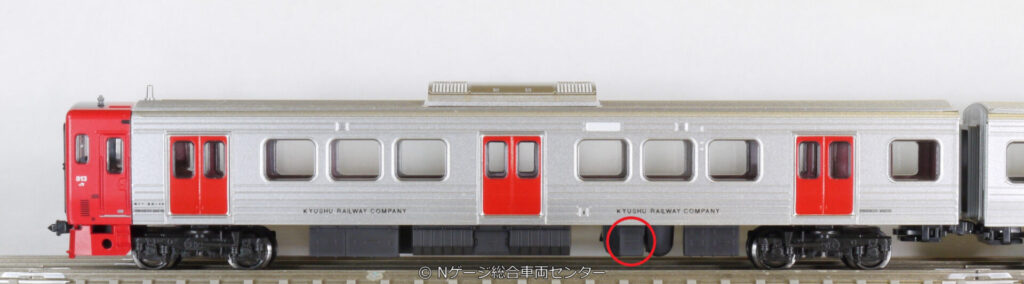

下の画像は、クモハ813-2212(T)ですが
赤丸部分がアーススイッチです。

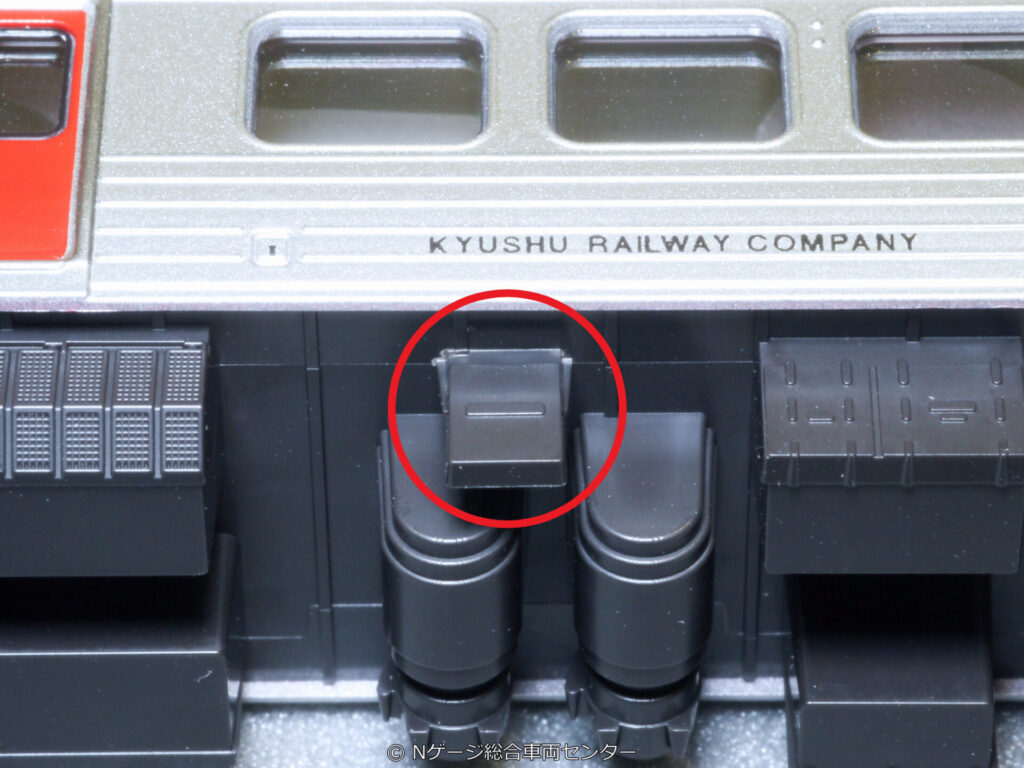

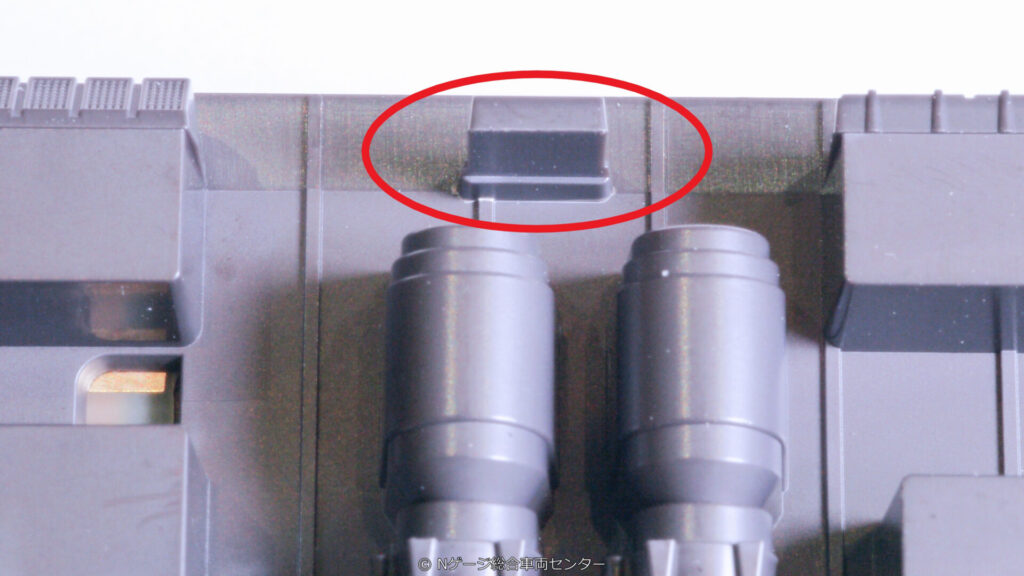

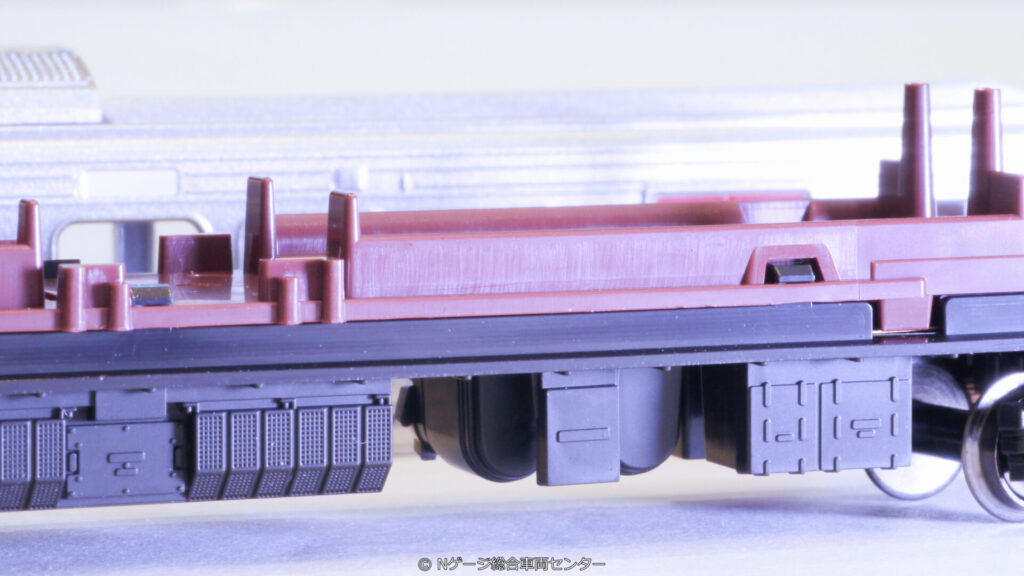

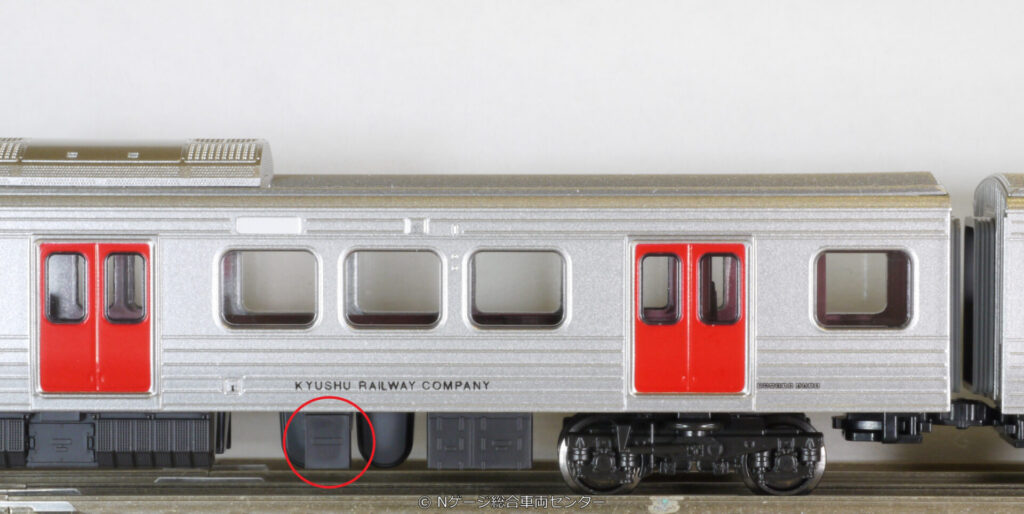

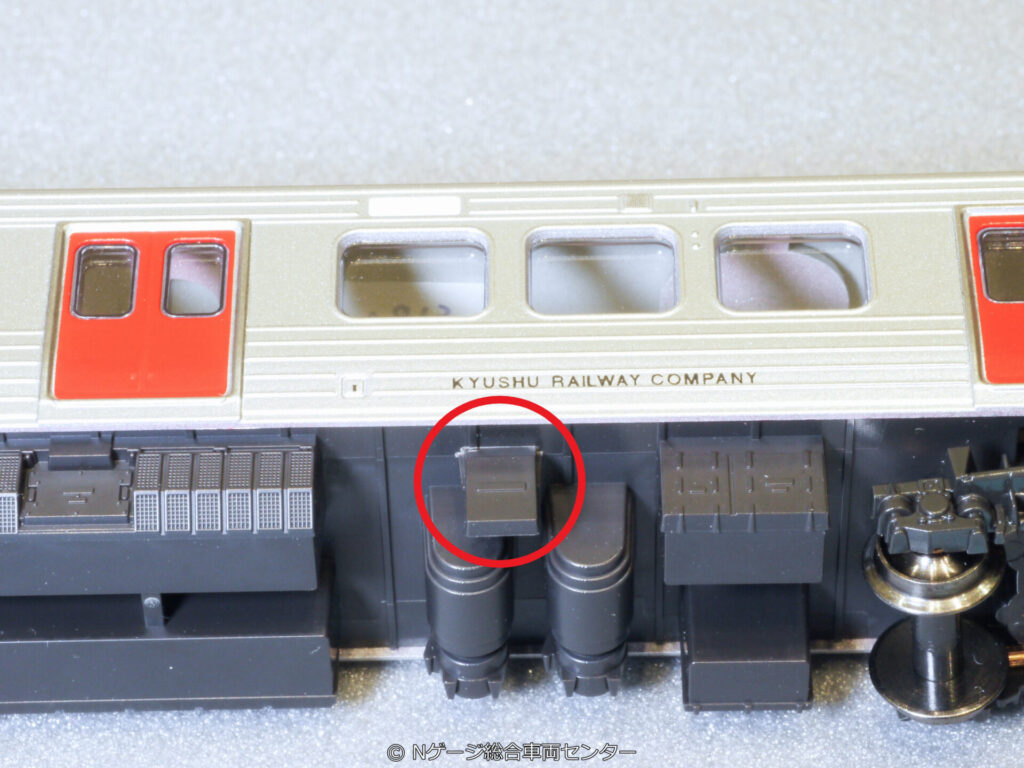

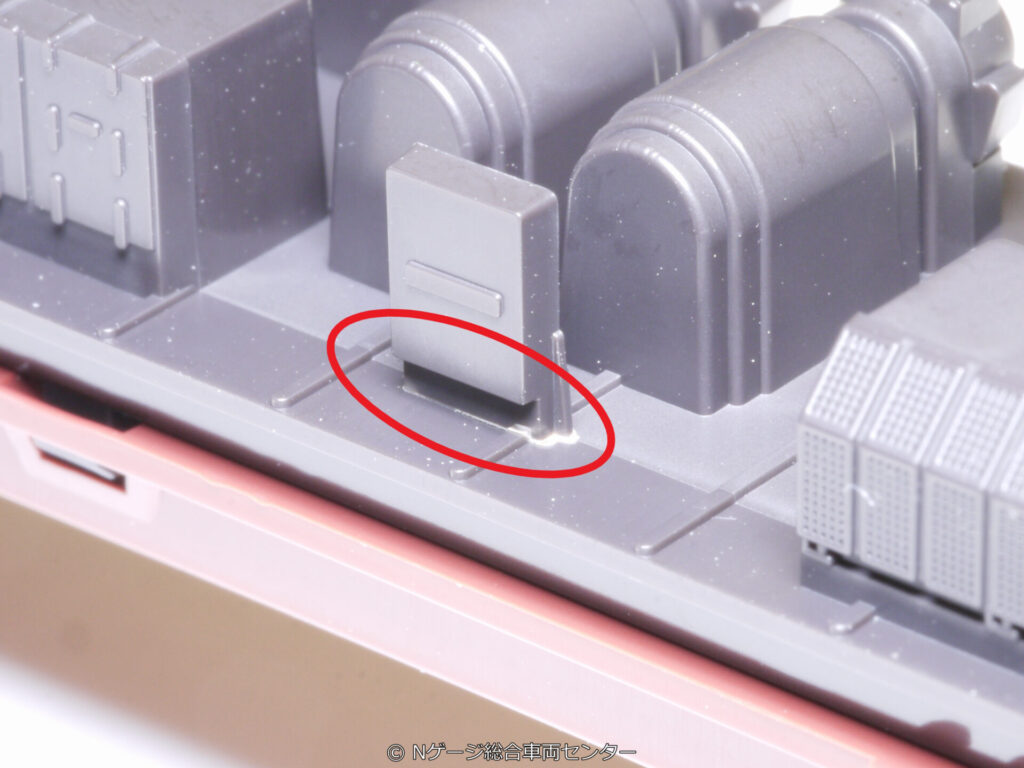

ちょいと拡大しまして、

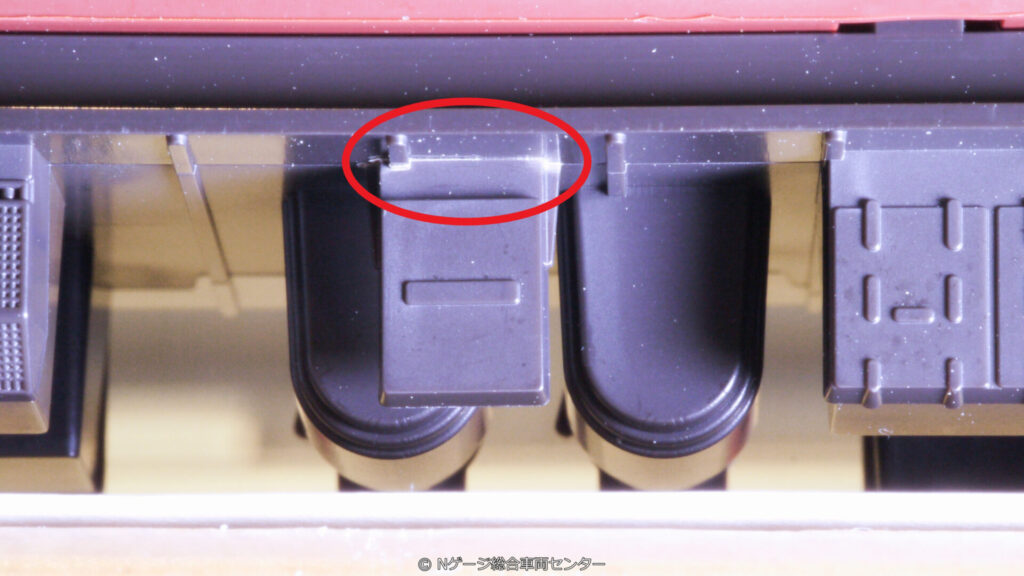

下の赤丸の部分です。

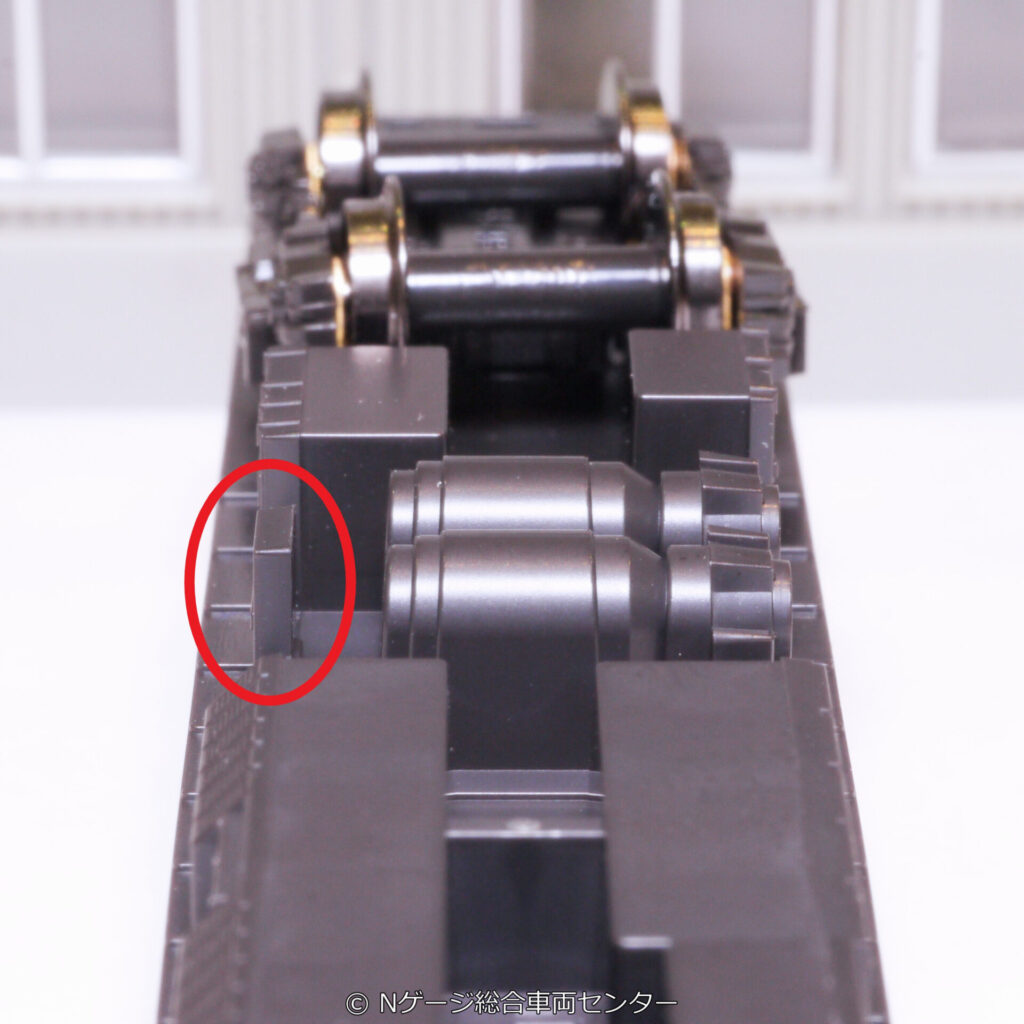

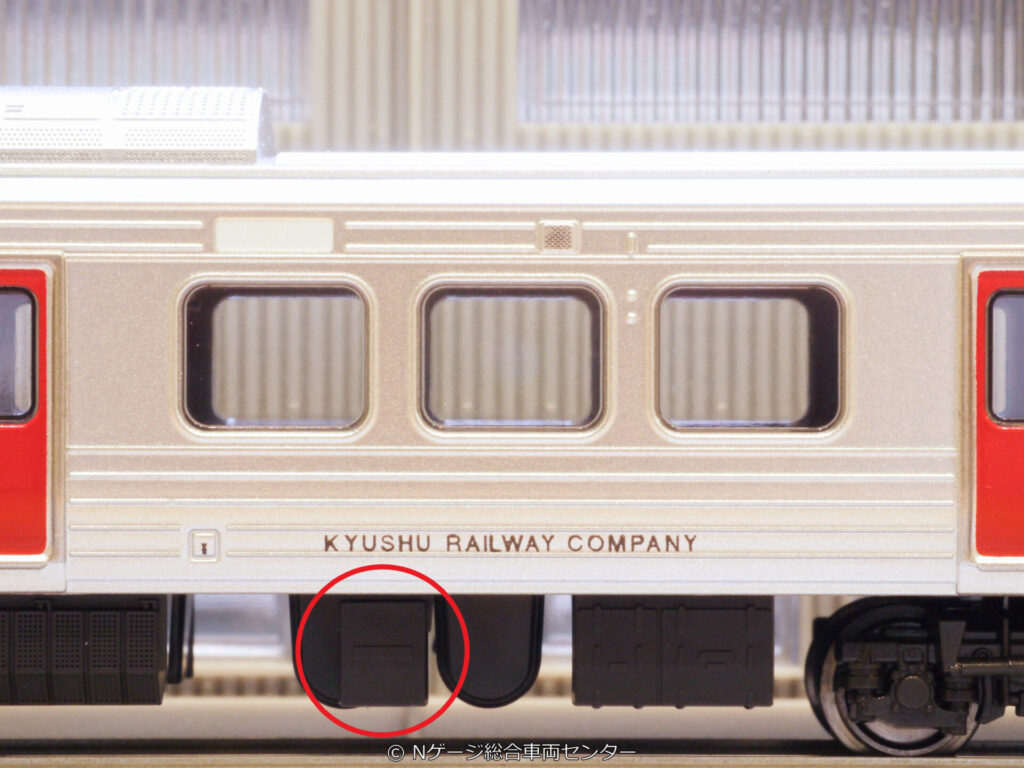

さらに拡大して、
下の赤丸部分です。

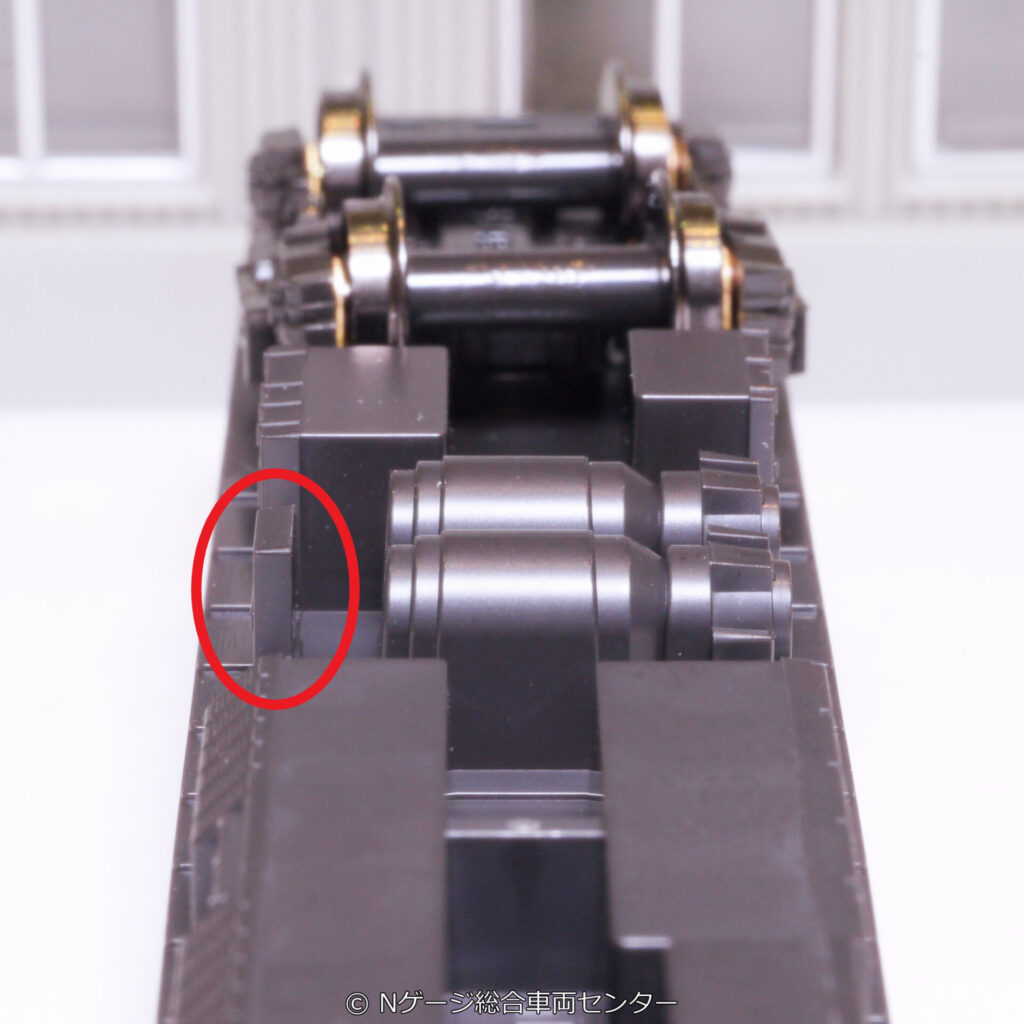

くどいですが、

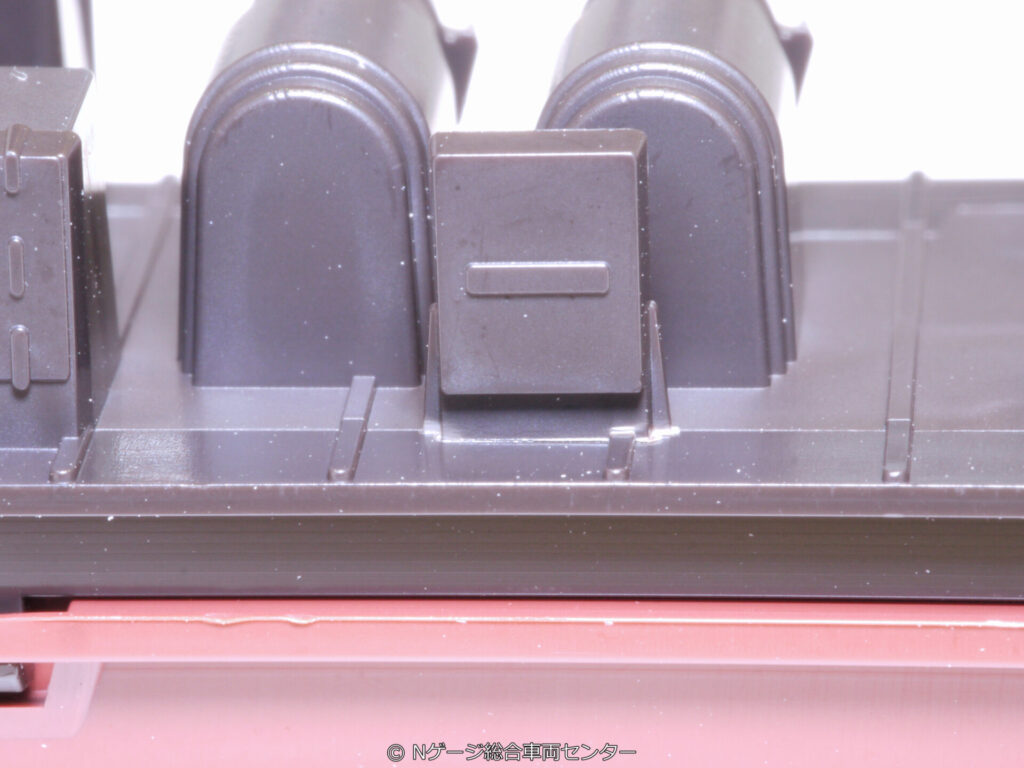

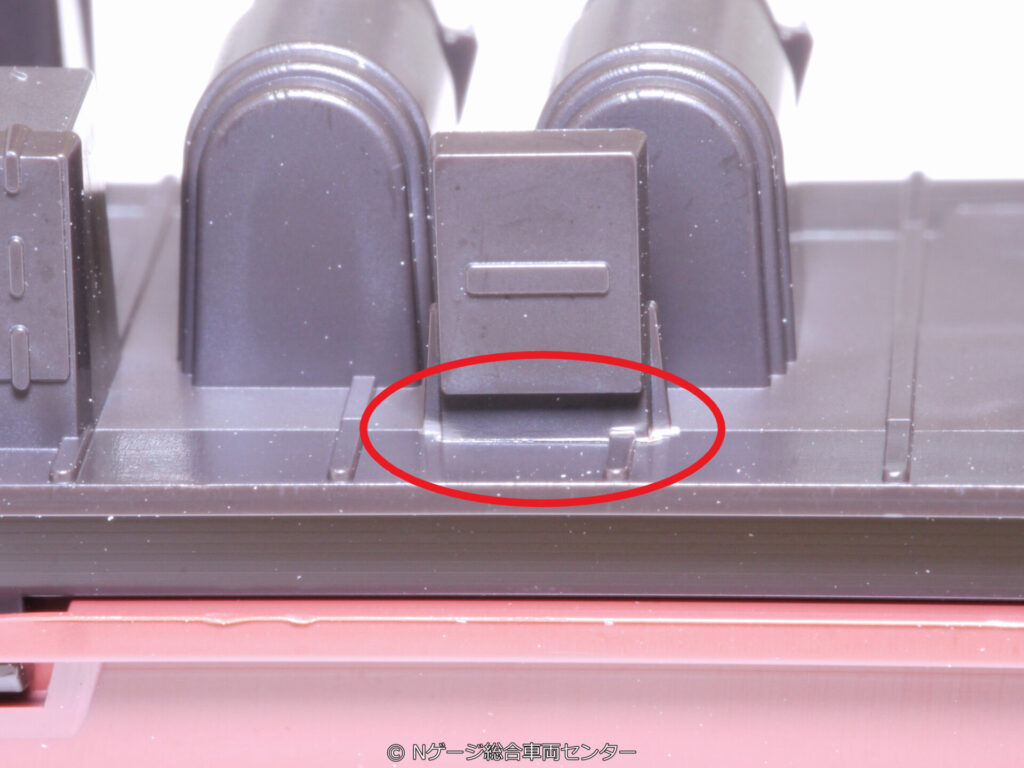

以下のパーツです（赤丸部分）

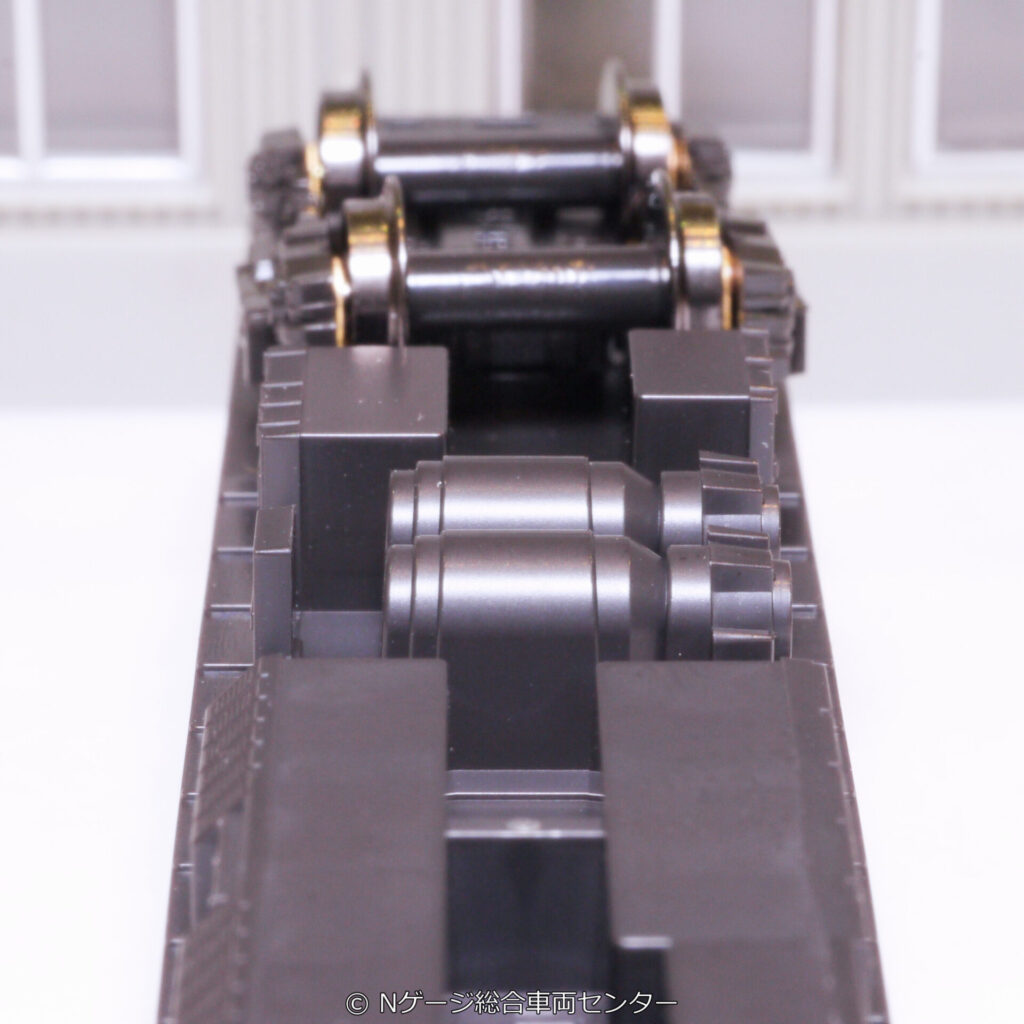

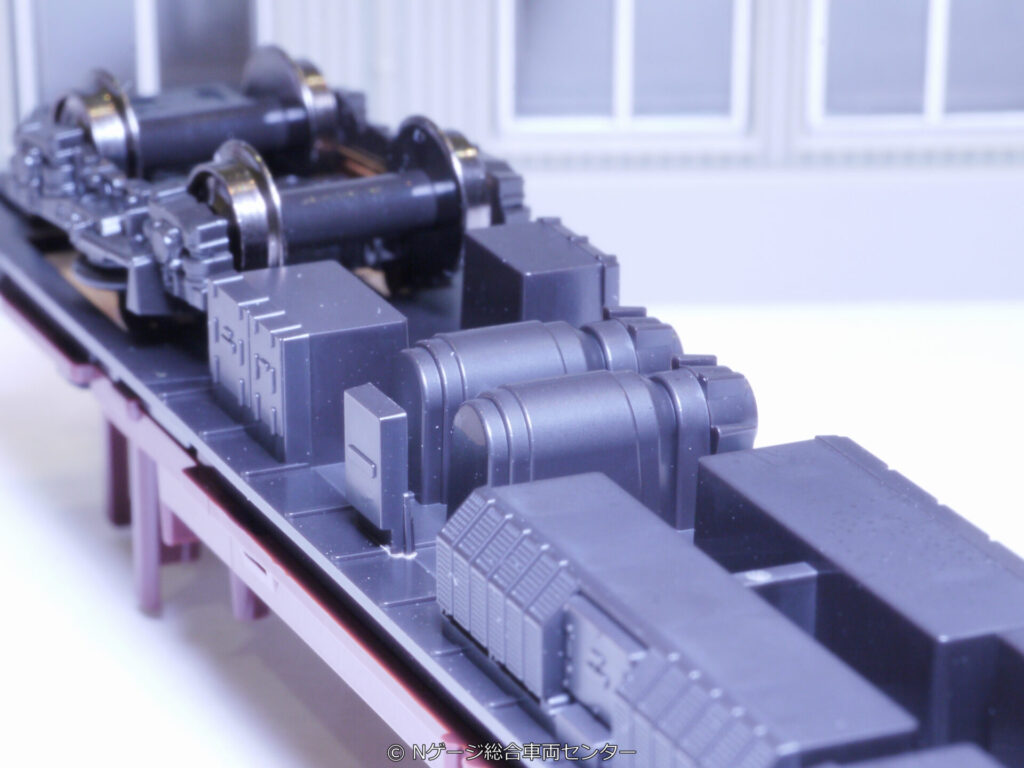

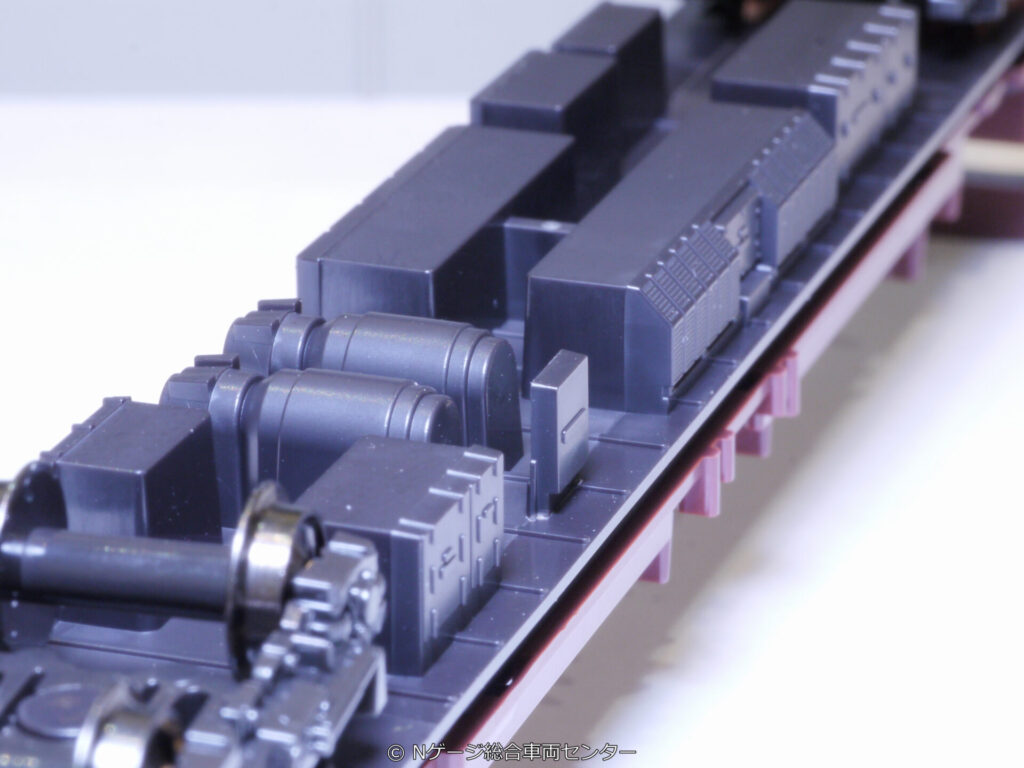

以下、さまざまな角度からどうぞ・・・

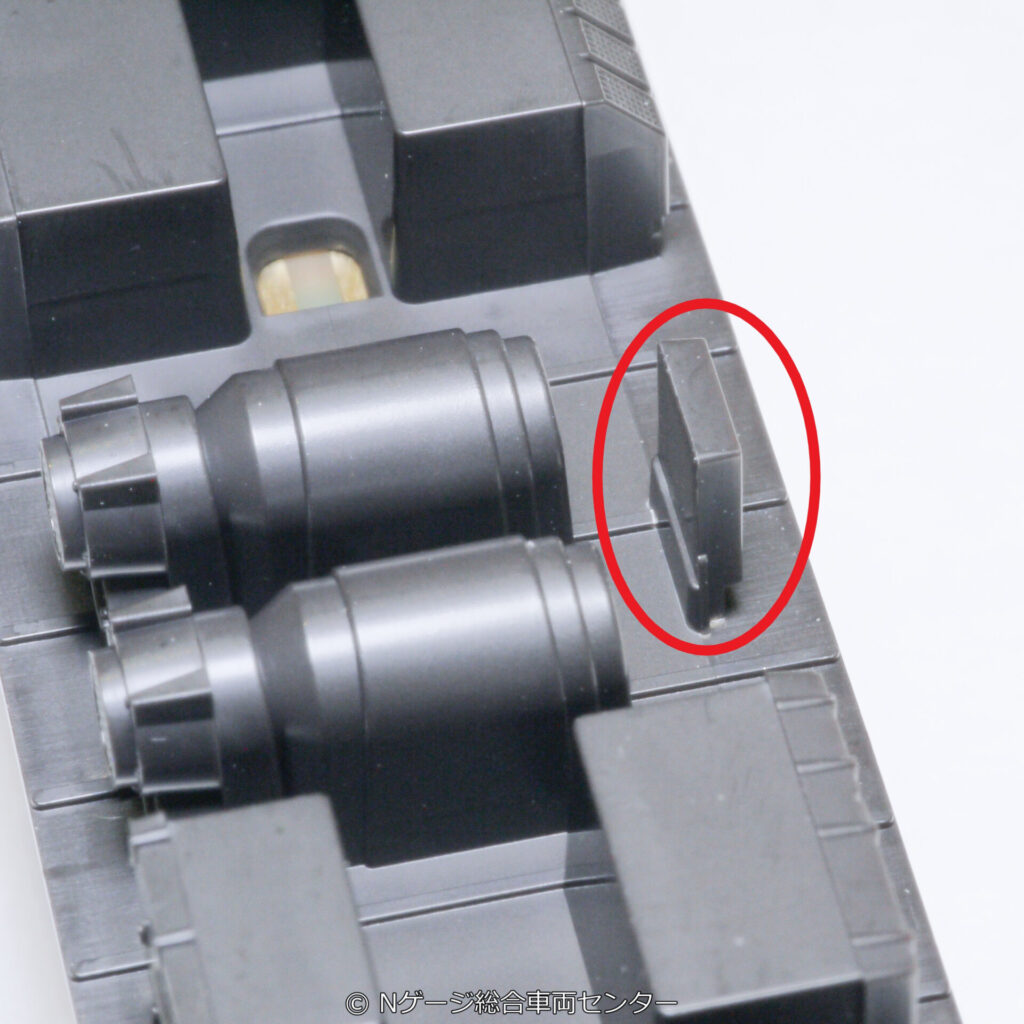

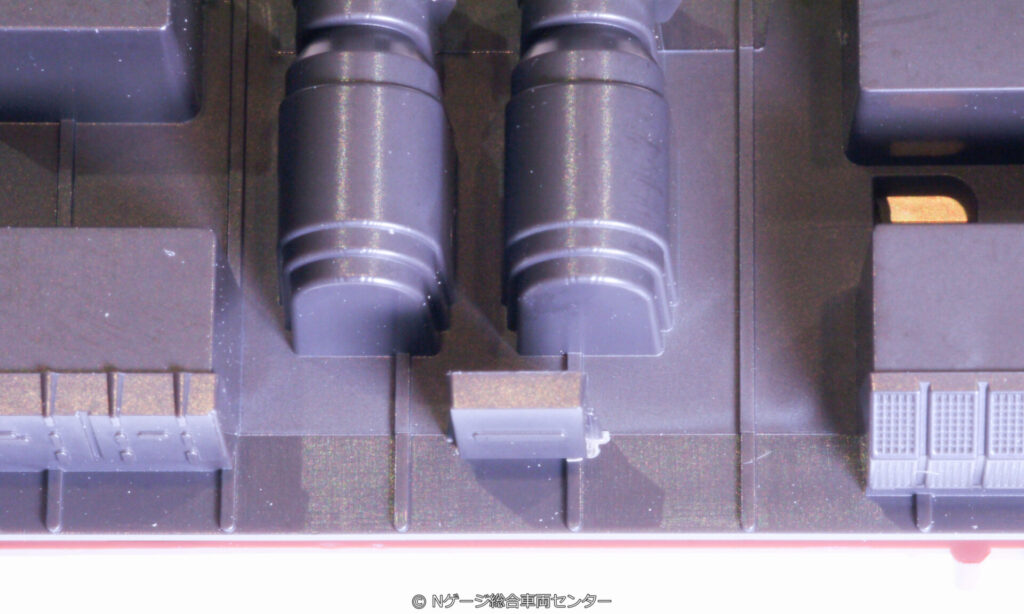

このアーススイッチを無意識に押さえてしまい、
こちら側が内側に折れ曲がってしまっていました。
（画像は無理やり真っすぐ戻しています。）

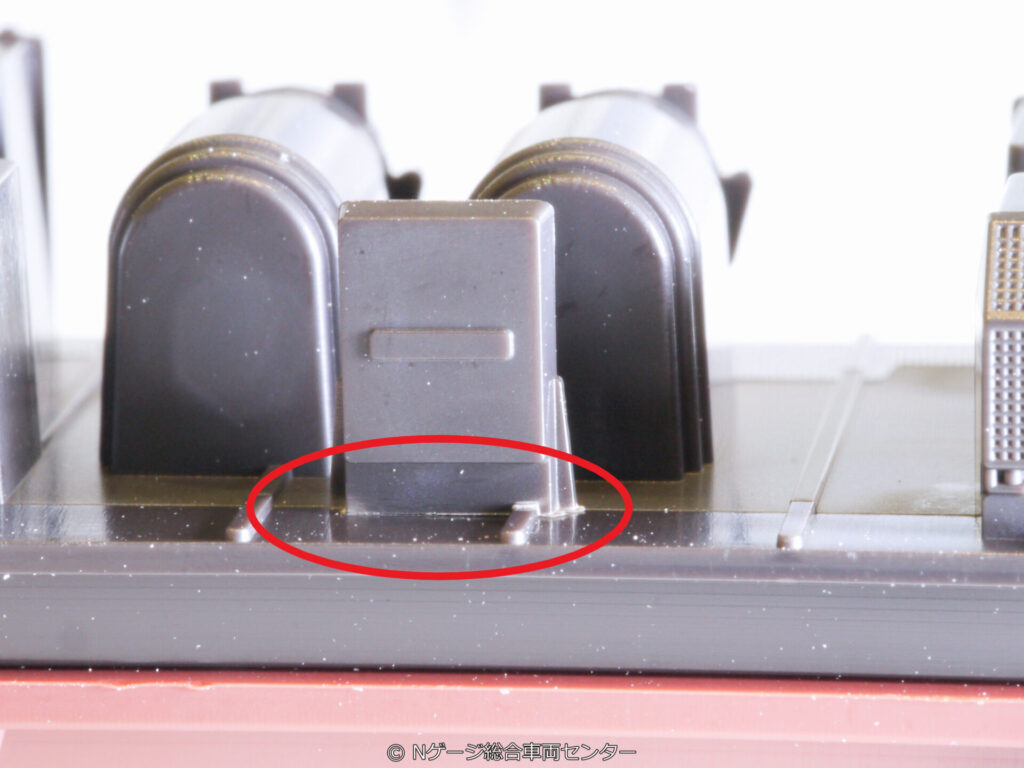

こちら側の付け根が白く浮き上がっております。

反対側の付け根が辛うじて床板に繋がっていて、
何とか保持できている状況です（T T）

まぁ、ぱっと見の感じでは
床板に対し垂直の位置まで戻せたので
良しとします＾＾

（ ↑ 連結面側、 ↓ 運転台側）

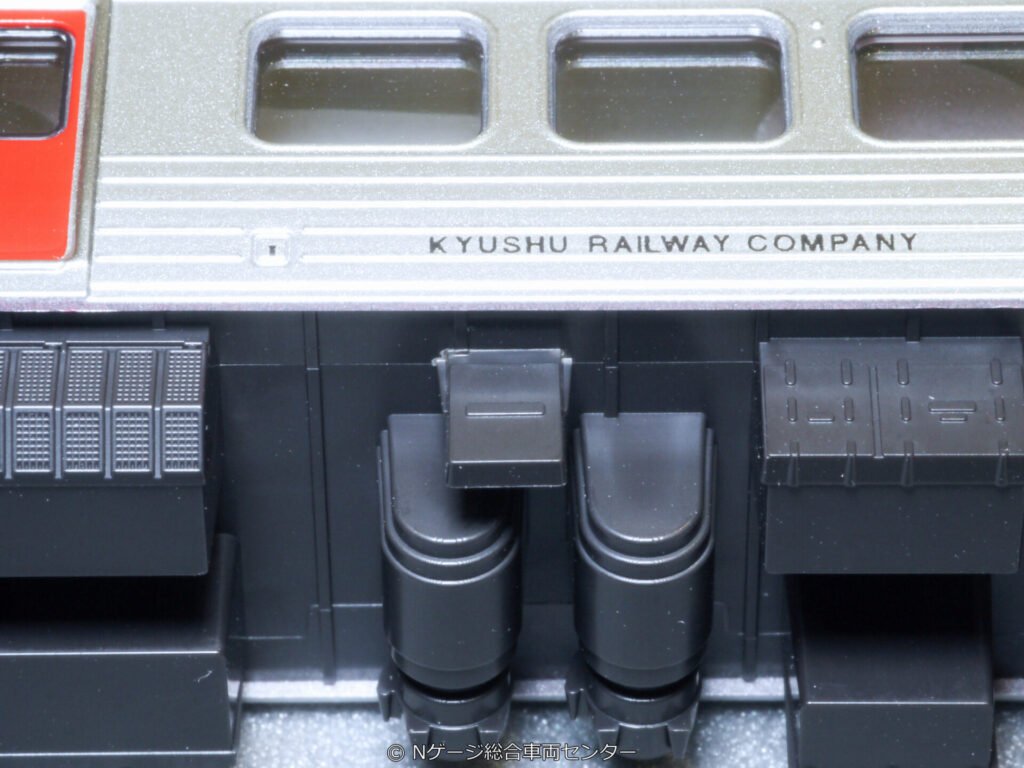

（ ↖ 連結面側、 ↘ 運転台側）

（ ↑ 運転台側、 ↓ 連結面側）

（ ↙ 連結面側、 ↗ 運転台側）

ね、分解時についうっかり
指をひっかけてしまいそうな
場所ですよね！？

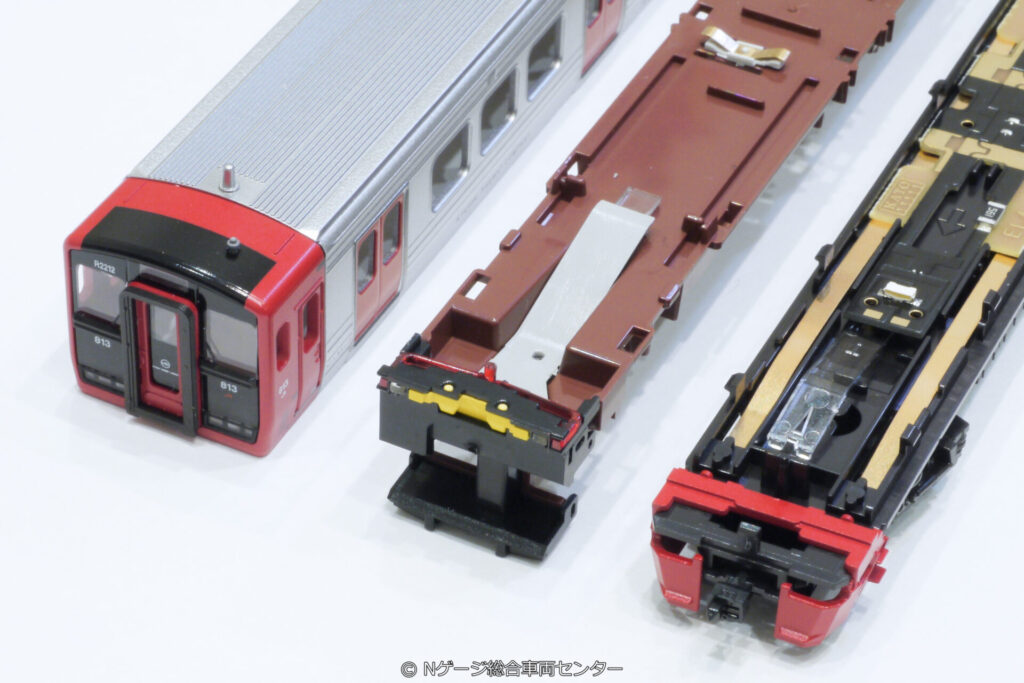

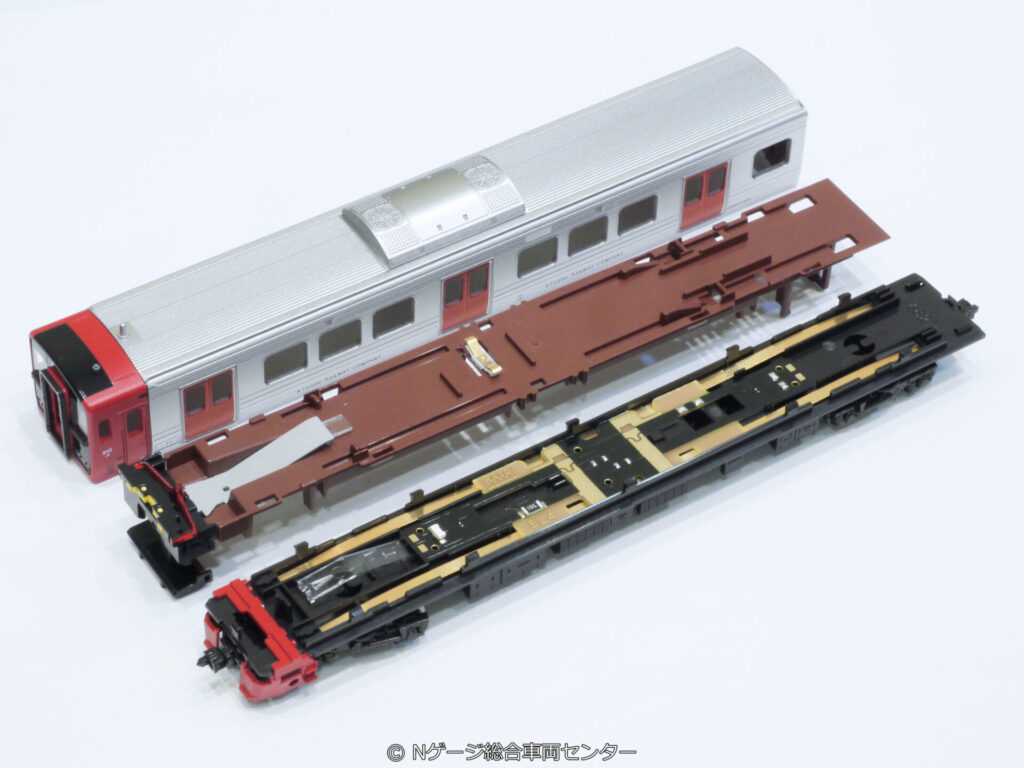

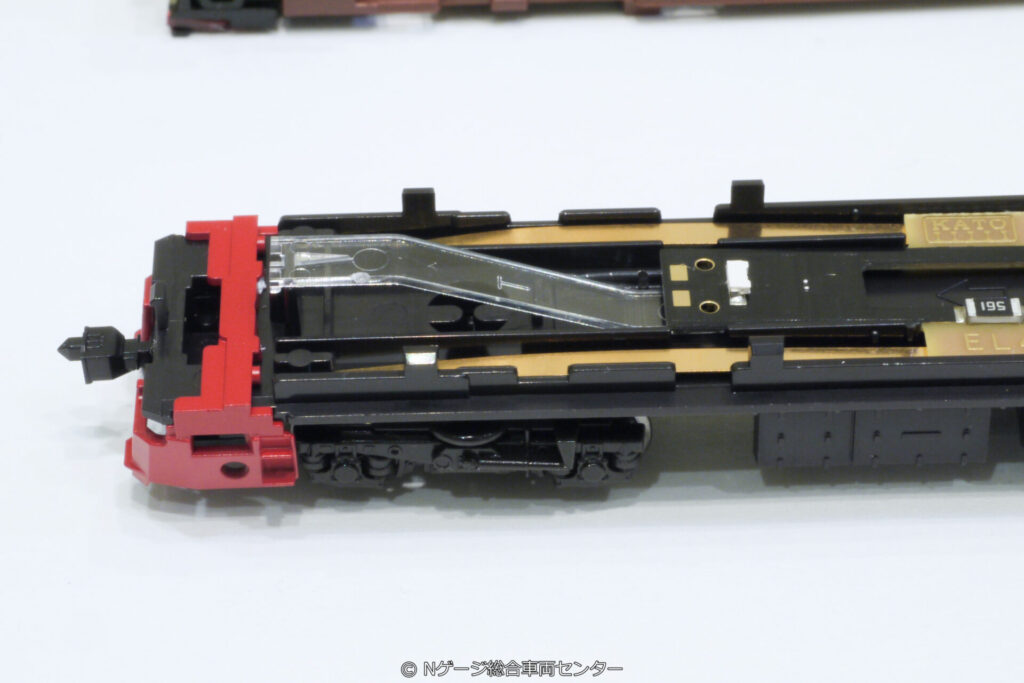

分解ついでに、
座席パーツと床下機器パーツまで
分解してみました。

ご参考までにどうぞ・・・

組み立て時は、
座席パーツの導光板用の窪みに
床下のクリアパーツを
上手くはめる必要があります。

導光板のクリアパーツは
床下パーツにこのようにセットします。

クモハ以外（クハ・サハ）のアーススイッチはどうなってる？

で、思うに
クハやサハにもアーススイッチ
あるんですが、
破損しやすい構造に
なっているんでしょうかね・・・


ということで、
クハとサハを見てみましょう。

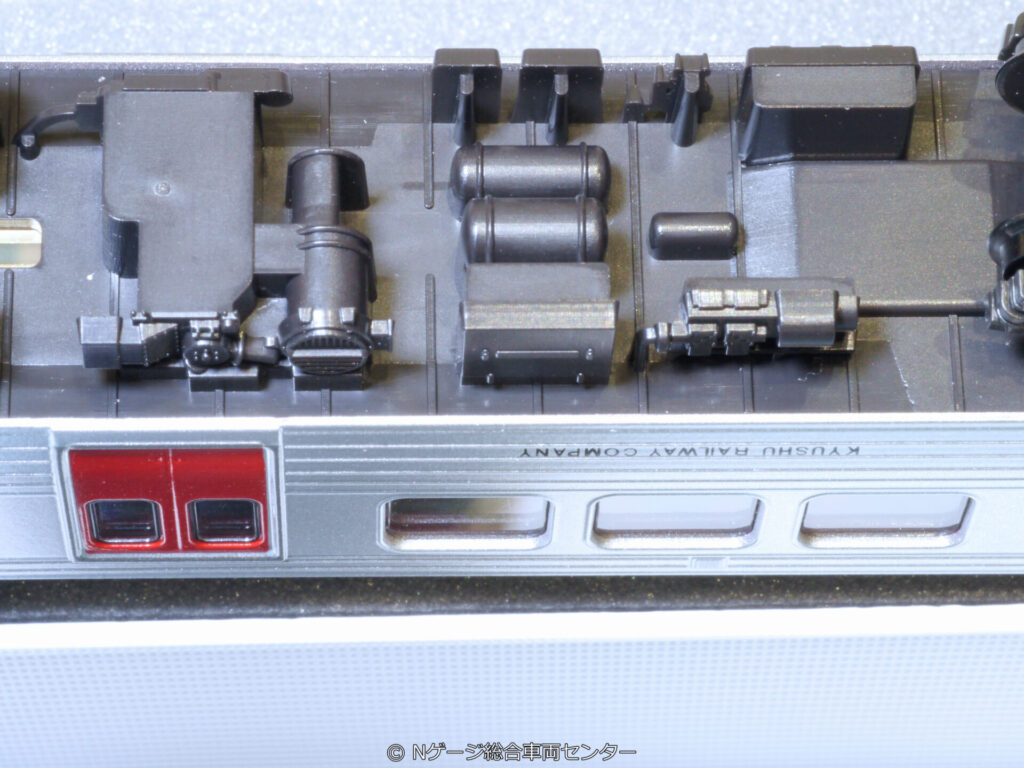

クハ813-2212はどうなってる？

こちら、クハ813-2212です。

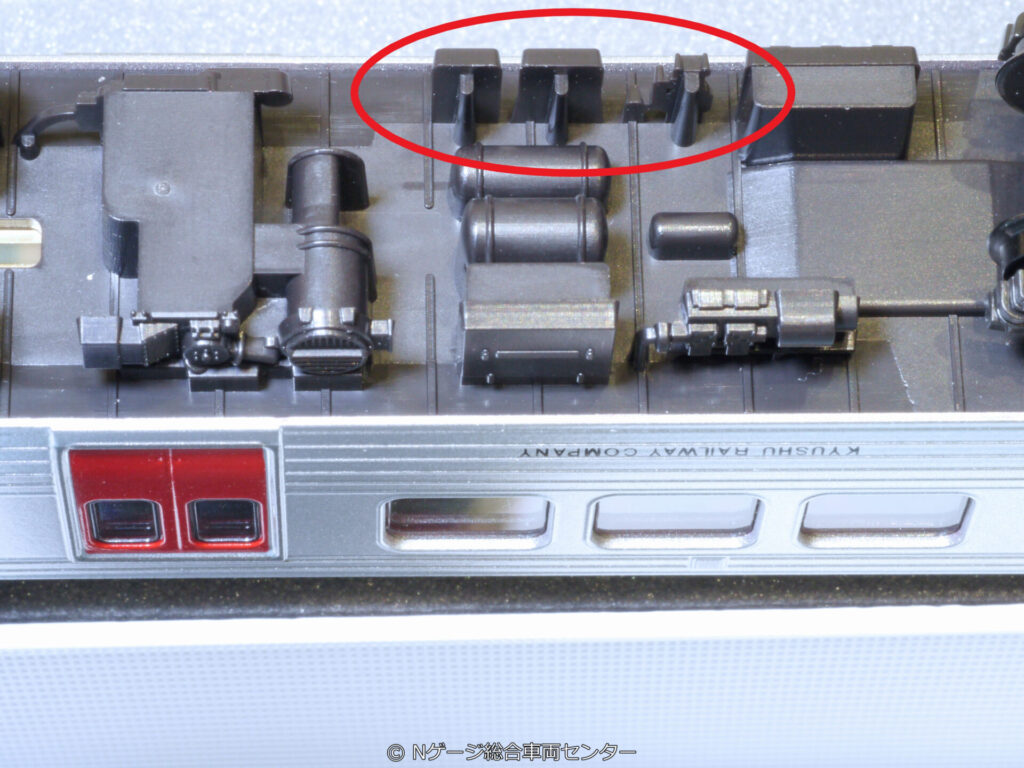

さらにアップにして、

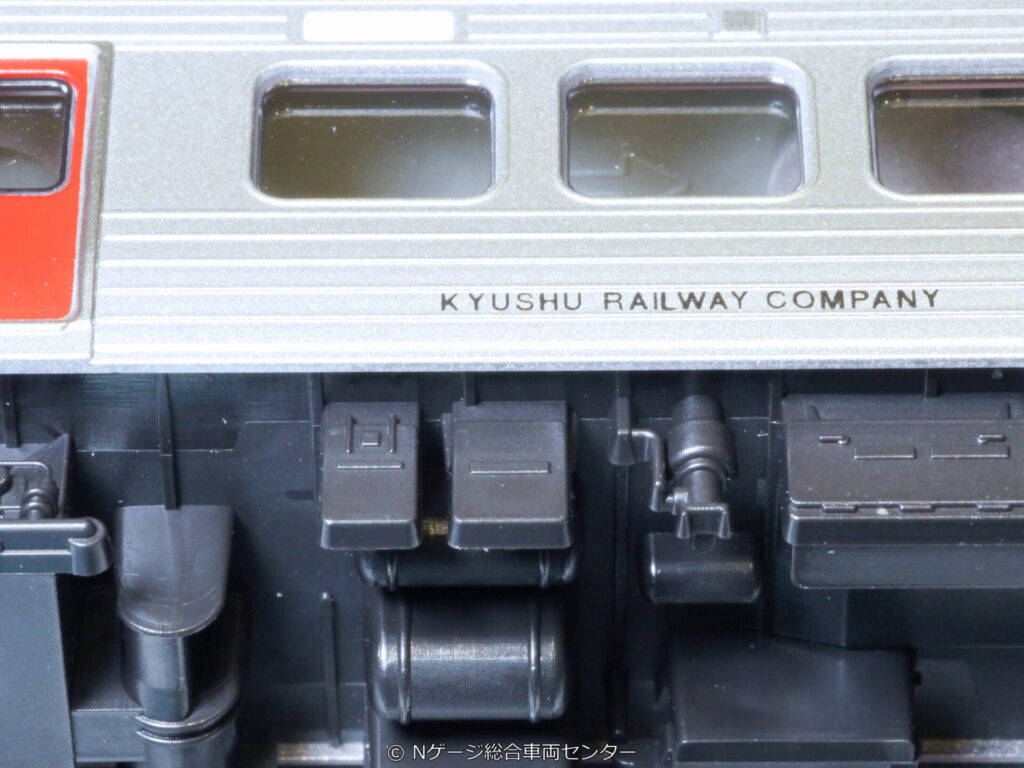

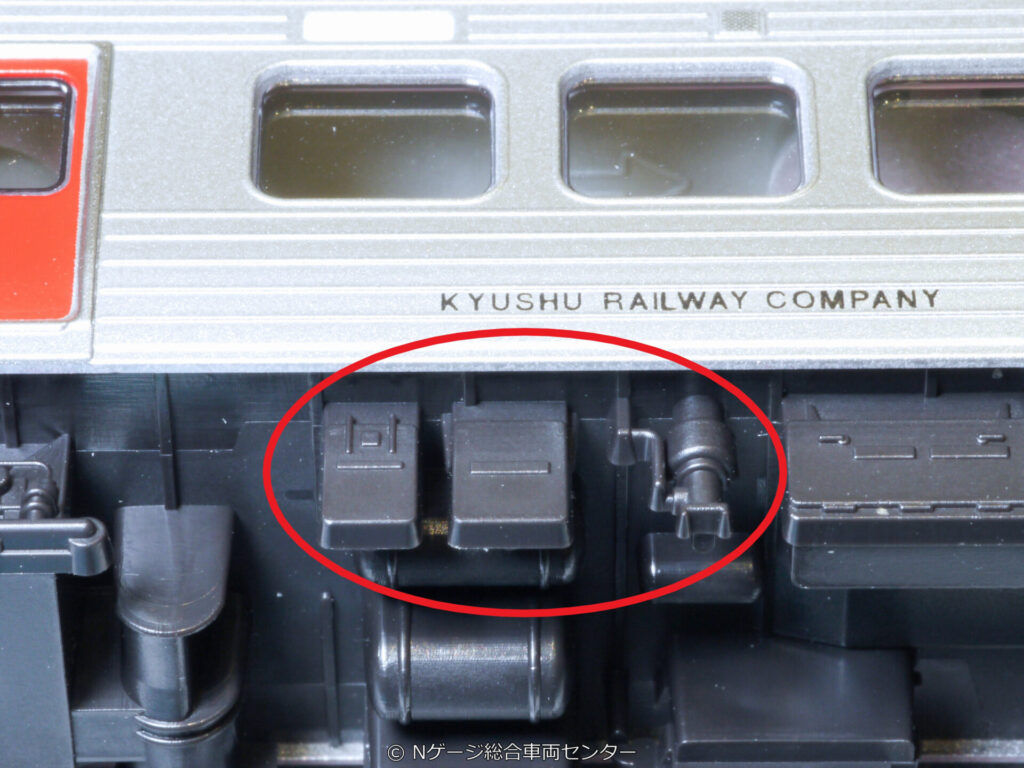

アーススイッチ部分アップ

以下、赤丸部分です。

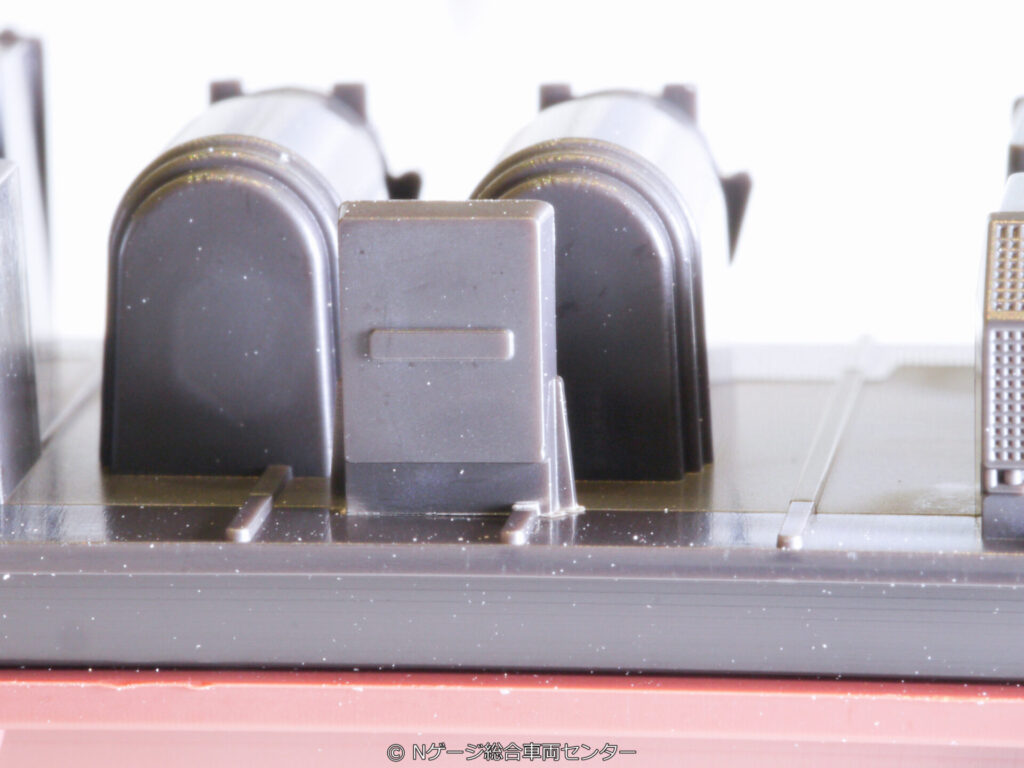

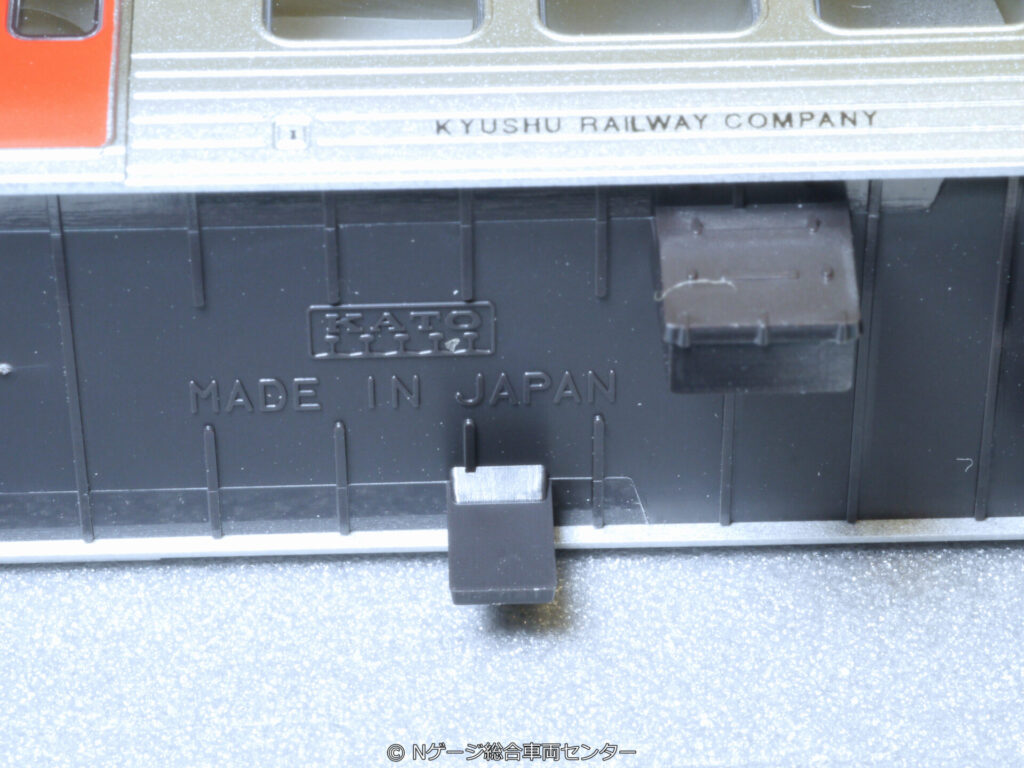

アーススイッチを反対側から見てみると・・・

ご覧のとおり、薄くて折れそうなパーツには
Ｔの字になるように補強がなされているんです！

ごらんのとおり、
クハの場合、床板との付け根が
補強されているんですよね。


で、初回の品番10-813の813系は
増結セットの設定がなく、
クモハはM車しかなかったところ、

前回品の品番10-1687･10-1689で
増結セットの設定に伴い
クモハに新たにT車が設定されたんですね。

そして、
新たにクモハ(Ｔ)の床板を起こす際に、

初回品のクハで考慮されていた
アーススイッチ付け根の補強が
あまり考慮されなかったんじゃないかな・・・


と、勝手にKATOさんのせいにしてみました＾＾；

サハ813-2212はどうなってる？

勝手にKATOさんのせいにしてみたので、
念のため、サハのアーススイッチがどうなっているか
見てみたいと思います。

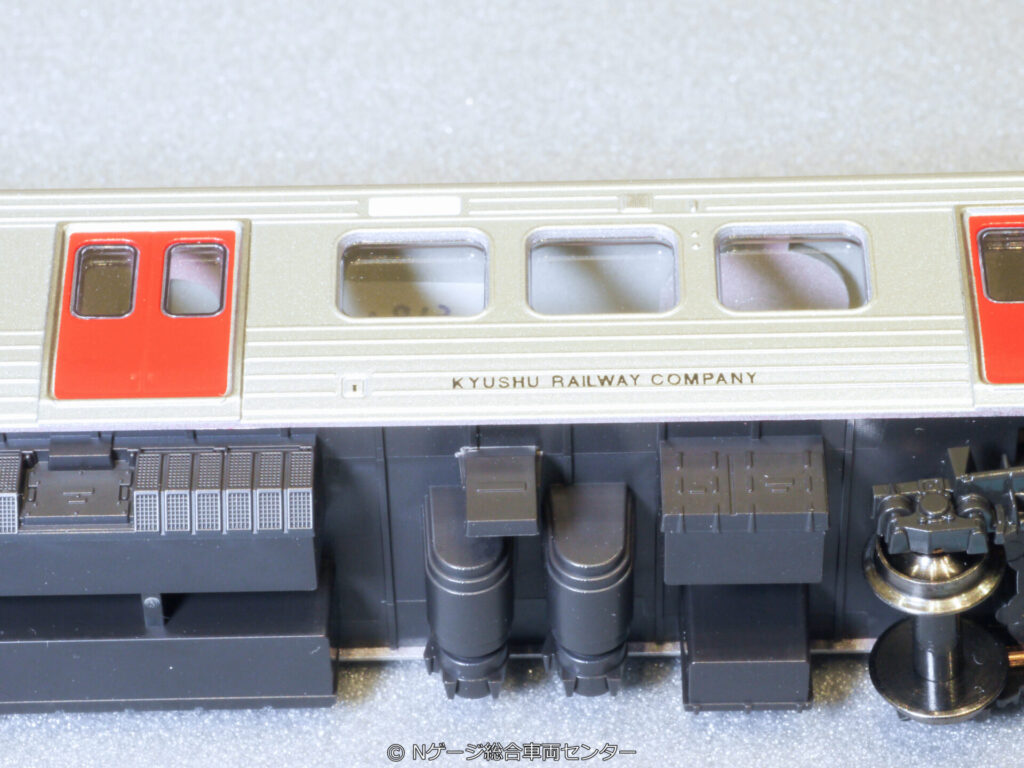

こちら、サハ813-2212です。

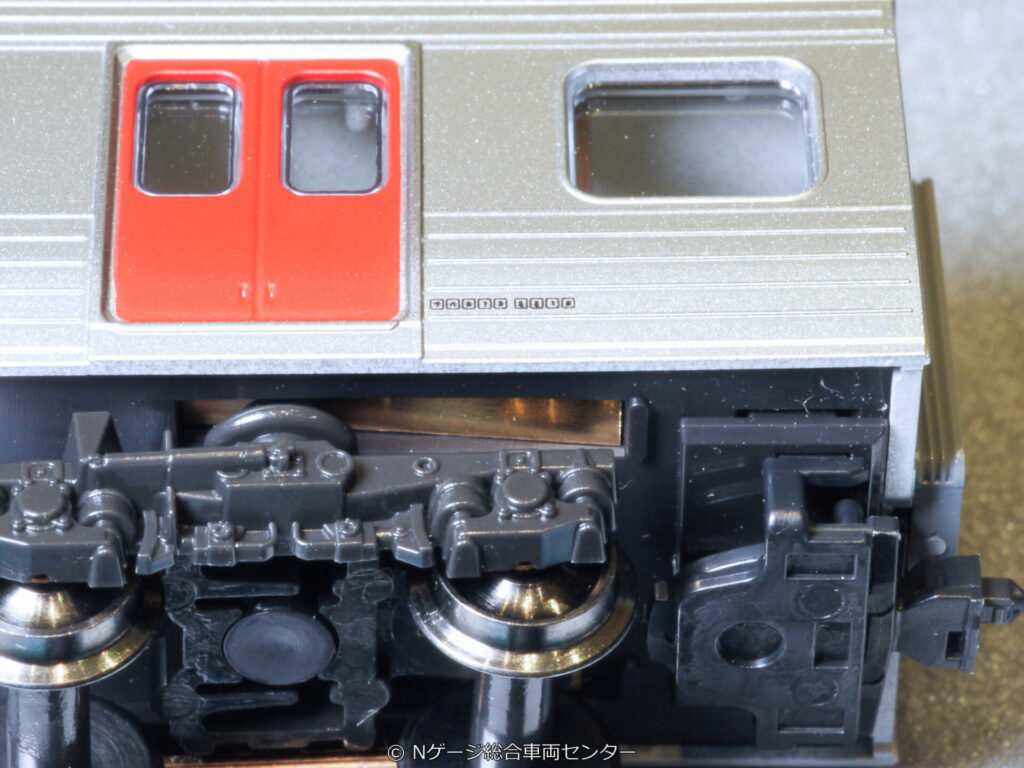

サハのアーススイッチのアップです。

以下、赤丸部分です。

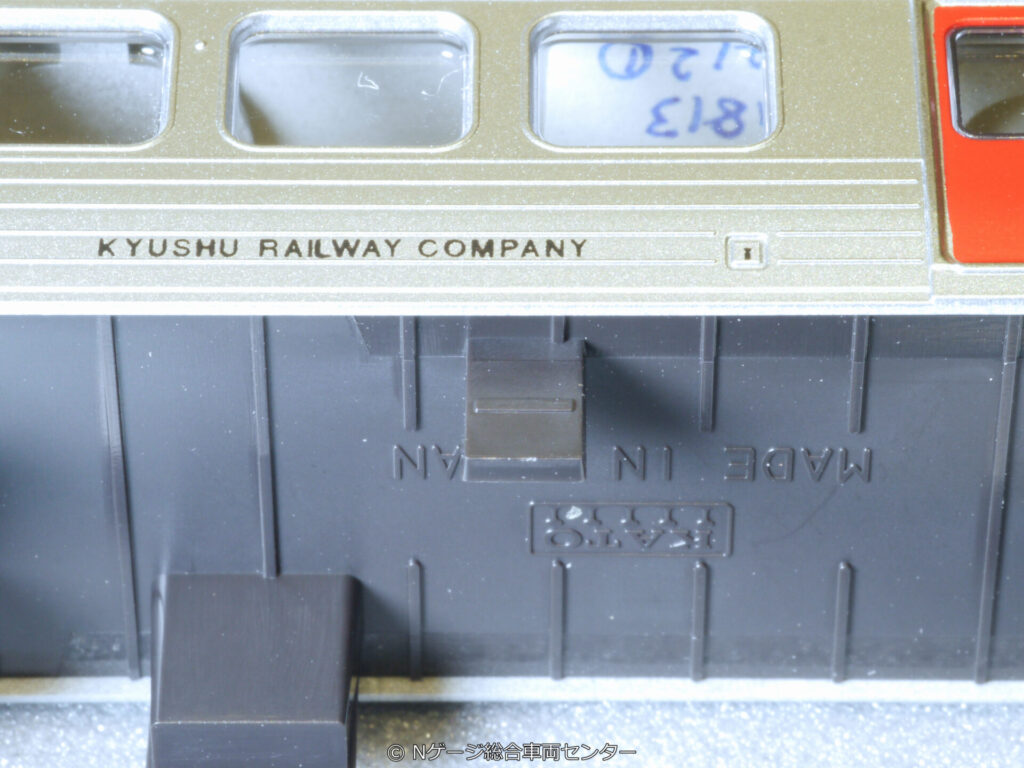

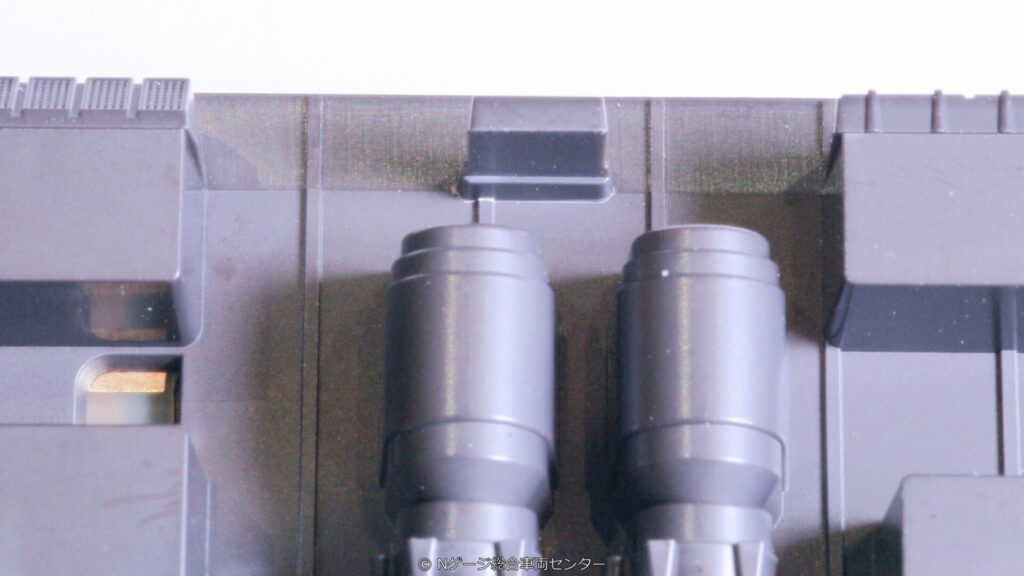

反対側から見てみると・・・

あれれ・・・

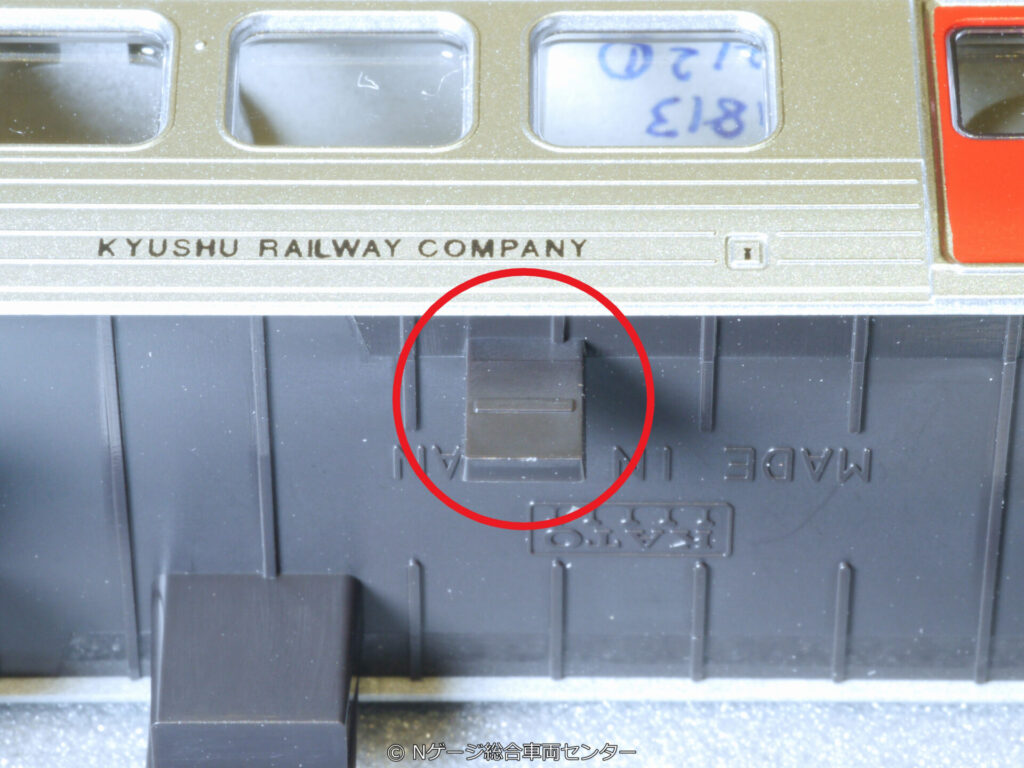

クハのように、裏側に補強がない・・・！

なんと、
サハのアーススイッチは

今回破損した
クモハと同じように
特に補強されてないんですね＾＾

もともと、
サハの床下機器はスカスカで、

細いパーツなので
分解時に余計な力が入らないように
（自分自身が）
意識してるんだと思います。


なるほど・・・
だから、サハは破損してないのか・・・


KATOさんのせいではなく、
やはり、自分の不注意によるものなのでしょう＾＾

KATOさん、ゴメンナサイm(_ _)m

クモハ(T)設定時の補強漏れではなく、
サハでも補強は入ってなかったんすね。


でも、
できれば補強をいれていただくと
ありがたいかな・・・
（と、最後の悪あがきを言ってみる）

クモハ813-2212(T)を改めて見てみる

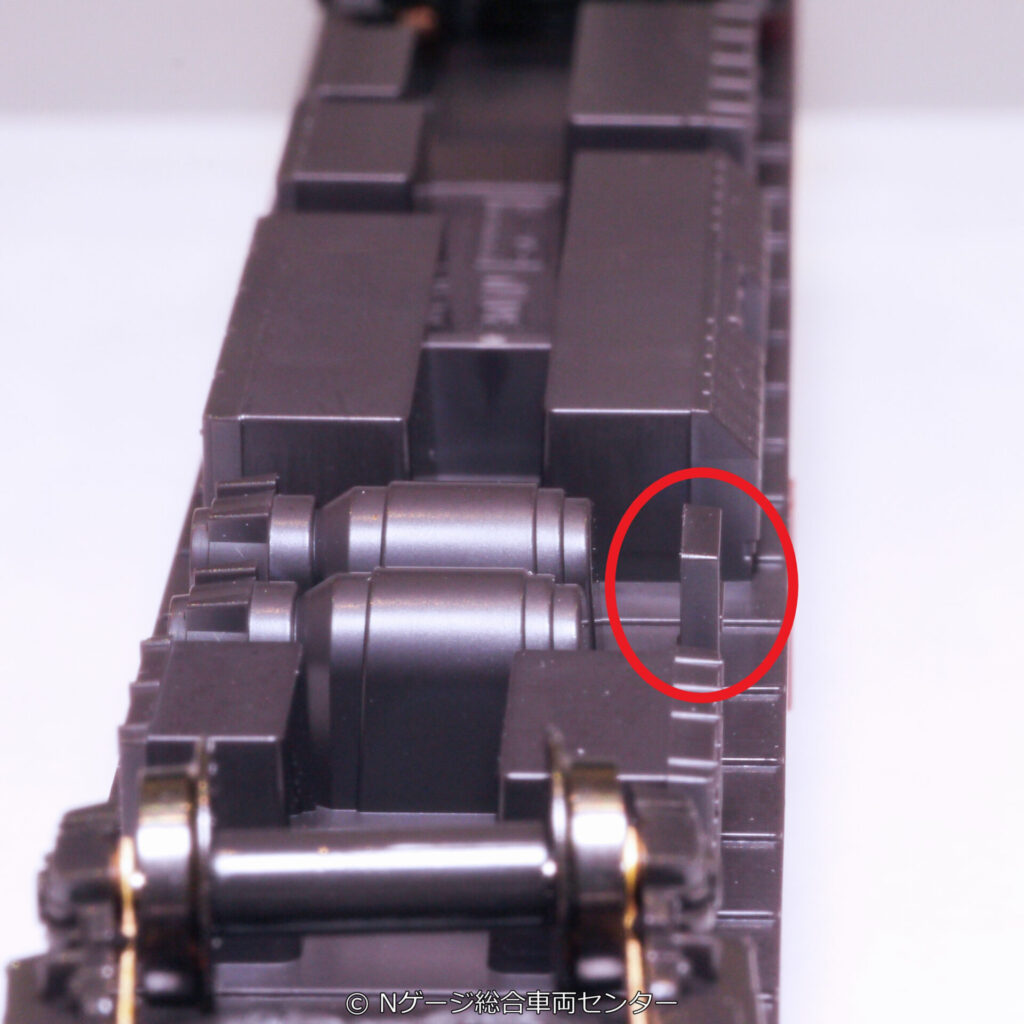

以下、クモハ813-2212(T)の破損個所ですが・・・

結構床下機器にボリュームがあるため、
アーススイッチが折れやすいパーツであることに
気づきにくい、というのはあるかと思います。

あぁあーーー

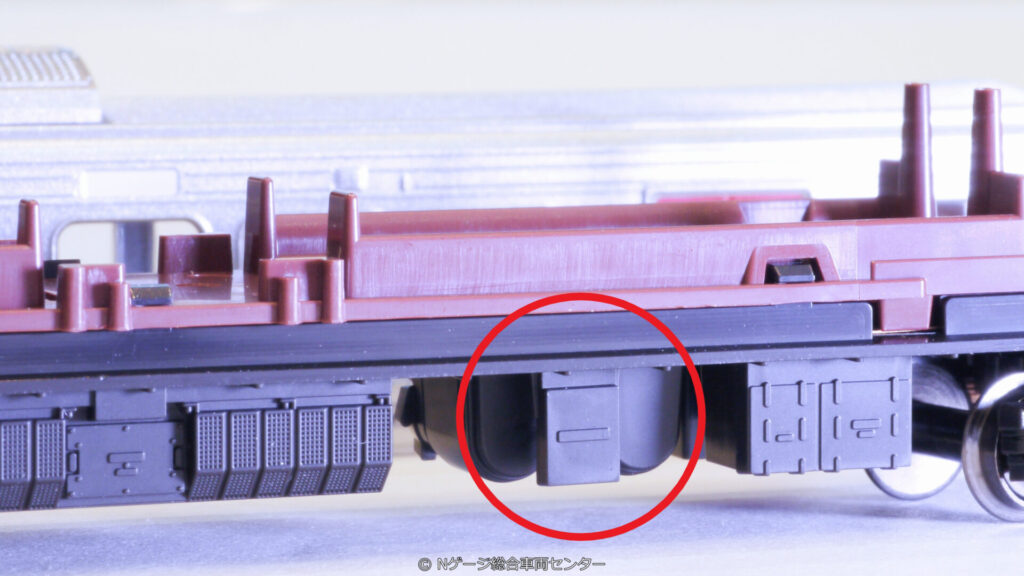

下から見ると、破損個所が気になりますが・・・

今後の分解の際の教訓として
活かしていくことにしましょう＾＾
